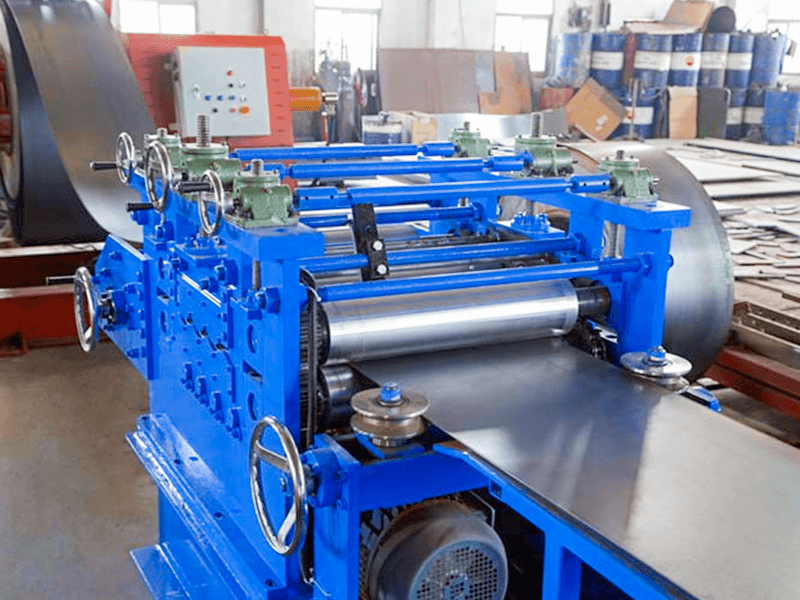

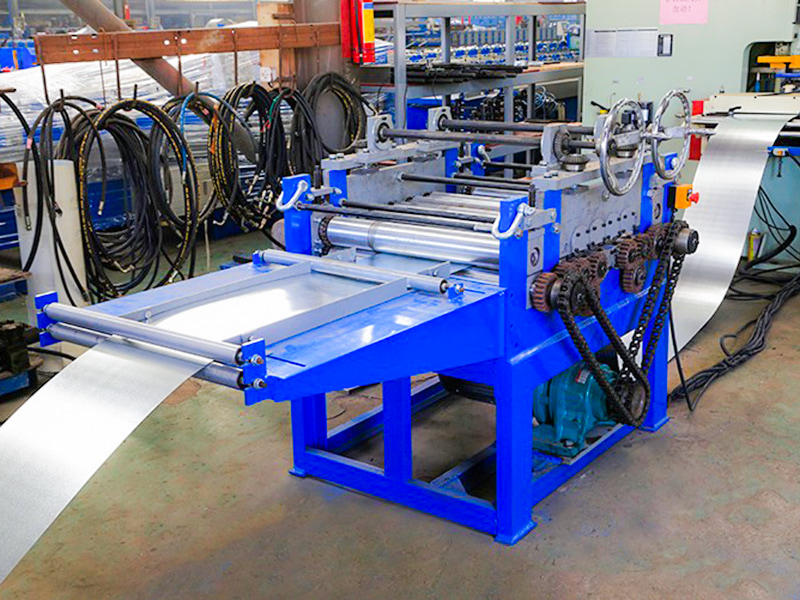

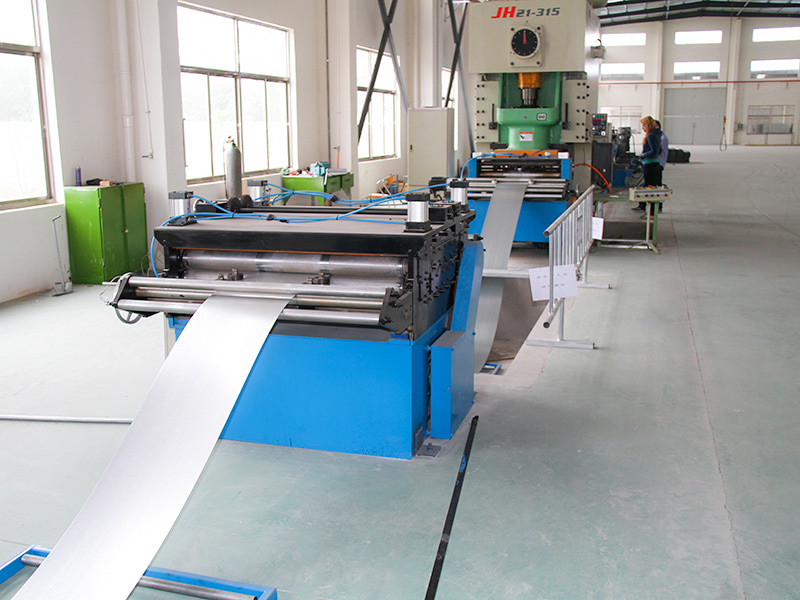

Les machines de nivellement de bobines d'acier (également connues sous le nom de niveleur ou de redresseur) dans une ligne de production de formage à froid sont un équipement clé situé après le dérouleur et avant la machine de formage. Il s’agit d’un dispositif de prétraitement crucial pour garantir la qualité du produit final. Sa tâche principale est de faire passer une bande métallique (tôle) qui présente encore des contraintes résiduelles, des courbures, des bords ondulés et des défauts de cambrure après déroulement à travers un espace de rouleau à plusieurs étages contrôlé avec précision, en soumettant la bande à une série de déformations de flexion inverse décroissantes (aplatissement et redressage). Cela élimine efficacement les courbures d'origine, les bords ondulés et les contraintes internes dans la bobine, ce qui donne un état plat, droit et sans contrainte. Cela fournit une matière première qualifiée pour un formage de précision ultérieur, une coupe à longueur ou un poinçonnage.
Jiangyin Hailong Machinery Factory est Machines de nivellement de bobines d'acier Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machines de nivellement de bobines d'acier à vendre.
Structure de base :
Cadre : Une structure de cadre robuste.
Ensemble de rouleaux de redressage supérieur/inférieur : un composant essentiel. Généralement, il se compose de plusieurs rouleaux cylindriques disposés en quinconce (généralement vus en nombres impairs, tels que 9, 11, 13, 15, 17 ou 21).
Rouleaux supérieurs : généralement montés sur une traverse entièrement réglable, dont une partie ou la totalité peut être ajustée indépendamment (à l'aide d'un volant ou d'un moteur).
Rouleaux inférieurs : généralement fixes ou avec seulement quelques rouleaux réglables. Les rouleaux d'entraînement (entraînés par un moteur via un réducteur ou une boîte de vitesses) sont généralement situés dans la rangée inférieure.
Ajustement de l'écart : à entraînement manuel, électrique ou hydraulique, ce mécanisme ajuste avec précision la pression vers le bas des rouleaux supérieurs par rapport aux rouleaux inférieurs (c'est-à-dire pression de redressement/pression de redressage). Des machines de haute précision permettent un réglage indépendant de chaque rouleau supérieur.
Système d'entraînement : Un moteur, un réducteur, un accouplement et une boîte de distribution d'engrenages font tourner tout ou partie des rouleaux inférieurs, tirant la bande vers l'avant. Ce système est généralement synchronisé avec la vitesse de la ligne de production.
Dispositifs de guidage : des rouleaux de guidage latéraux ou des plaques de guidage sont généralement installés à l'entrée et à la sortie pour empêcher la bande de s'égarer.
Rouleaux de secours (en option) : Pour les machines de redressage de tôles larges ou épaisses, des rouleaux de support sont installés sur le côté arrière (non fonctionnel) des rouleaux de travail pour éviter une déviation excessive.
Système de lubrification : lubrifie les roulements à rouleaux.
Housse de protection : offre une protection de sécurité.
| Tapez | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Largeur (mm) | 200 | 300 | 400 | 500 | 600 |
| Épaisseur (mm) | 1,0 ～ 6,0 | ||||
| Réducteur | 1h30 | ||||
| Puissance du moteur (HP) | 5 | 5 | 7 | 7 | 7 |
| Méthode de réglage | Engrenage à vis sans fin | ||||
| Ajustement de la vitesse | Régulation de vitesse à fréquence variable | ||||
| Dia. du rouleau de nivellement. | ￠90 × 7 (supérieur 4 vers le bas 5) | ||||
| Puissance (V) | CA 3Ph 380V | ||||
| Taille de la machine (L × L × H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Poids de la machine (kg) | 430 | 550 | 670 | 800 | 900 |
