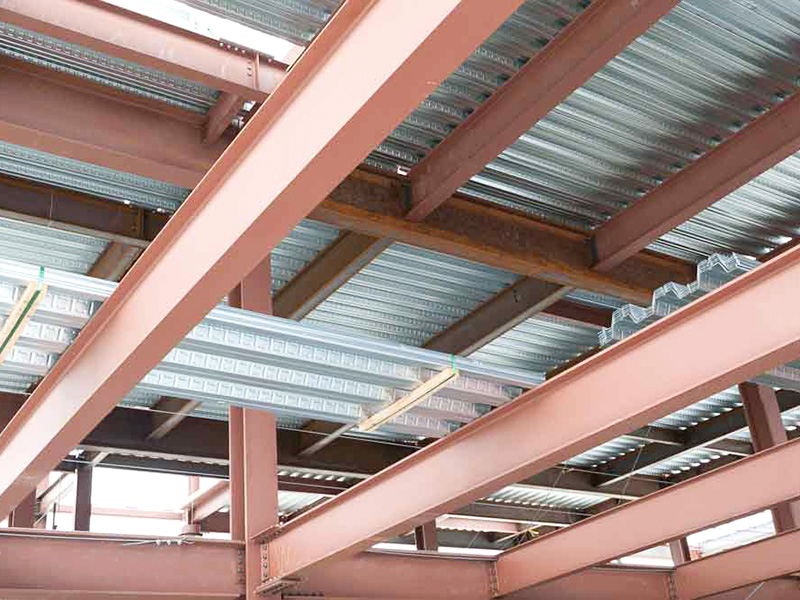

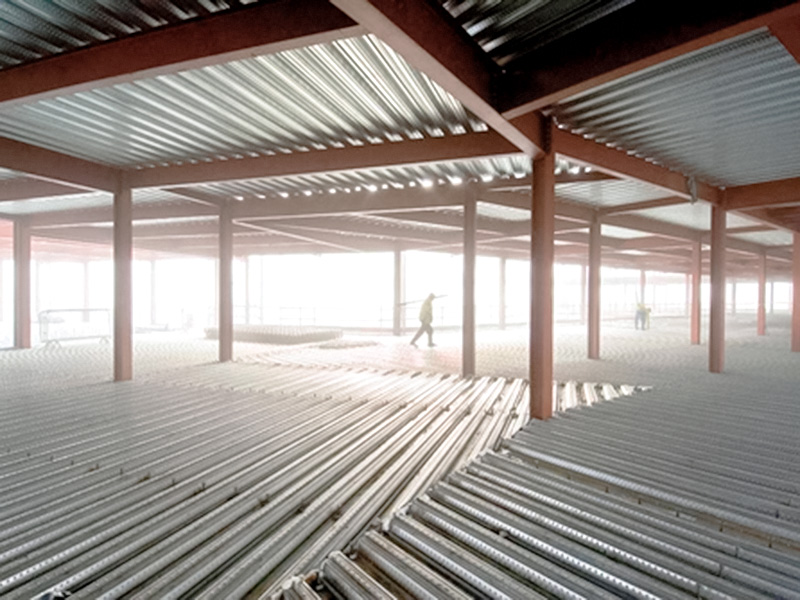

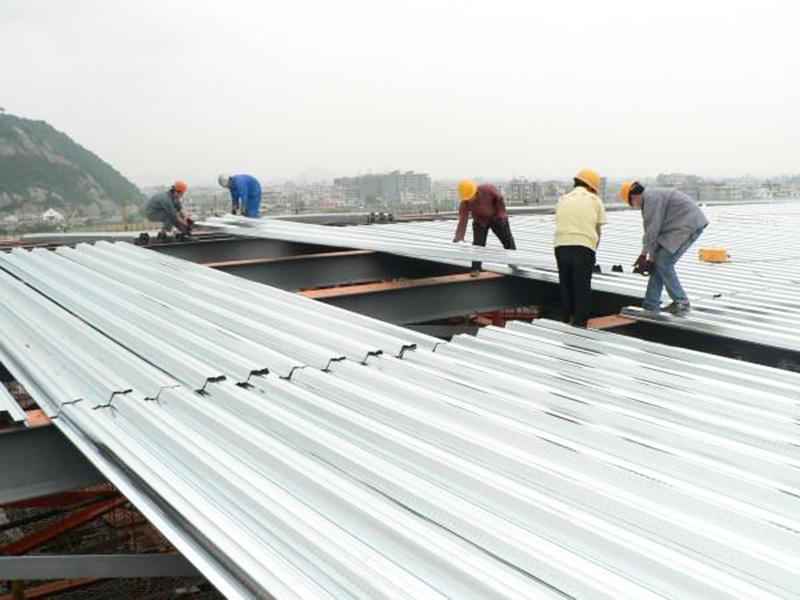

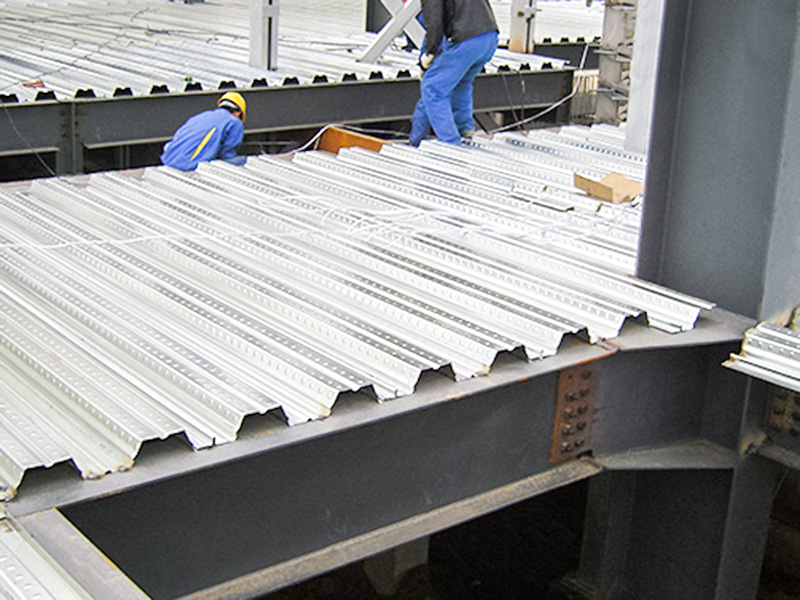

La profileuse de plancher YX50-1005 est une profileuse automatisée spécialement conçue pour la production de platelage de sol à extrémité fermée YX50-1005 (également connu sous le nom de platelage en acier ou tôle d'acier ondulée). Cette machine utilise un processus de laminage à froid pour former des bobines métalliques en terrasses avec des formes transversales spécialisées. Ces tabliers servent de coffrage permanent et de renfort porteur pour les dalles de béton et sont largement utilisés dans les structures en acier.
Jiangyin Hailong Machinery Factory est Machines de formage de rouleaux de pont de plancher de production efficace YX50-1005 Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machines de formage de rouleaux de pont de plancher de production efficace YX50-1005 à vendre.
Valeurs fondamentales de l'équipement :
Production efficace : le profilage continu à des vitesses de 15 à 20 m/min répond aux besoins des projets à grande échelle.
Garantie de précision : garantit des tolérances de hauteur de nervure et de largeur de plaque de ≤ ± 0,5 mm (affectant la planéité du sol).
Capacités de personnalisation : le poinçonnage en ligne et la découpe d'angle sont possibles (pour s'adapter aux croisements de pipelines).
Les composants de base comprennent généralement :
Chargeur/Dérouleur : Charge et déroule les bobines de métal.
Dispositif de garantie/mise à niveau : garantit que la bande entre directement dans la zone de formage.

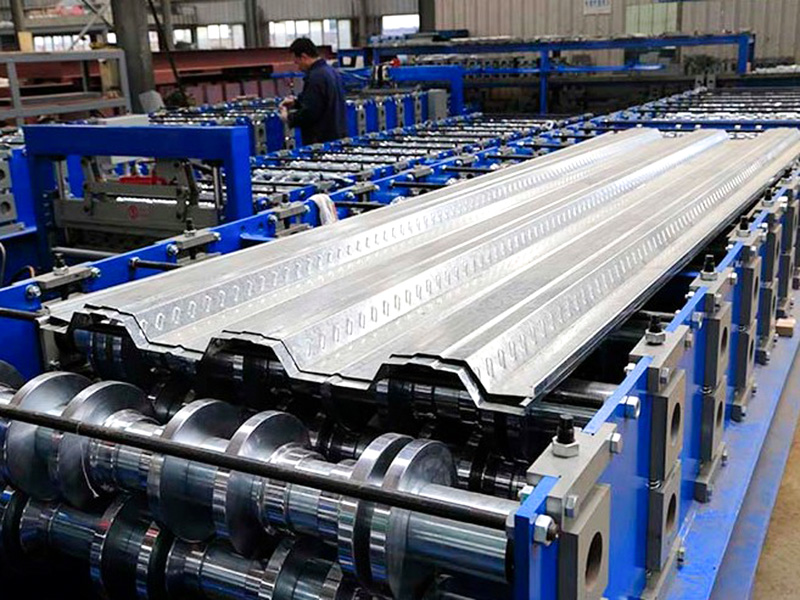

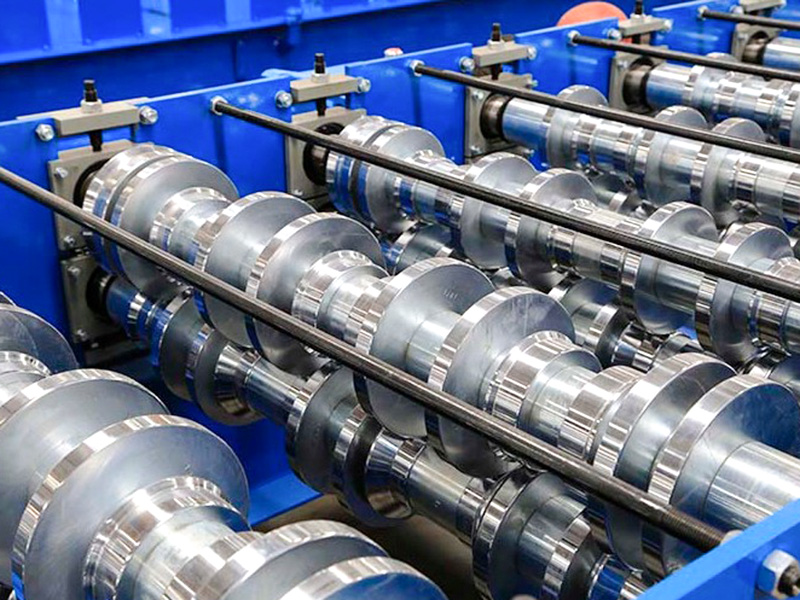

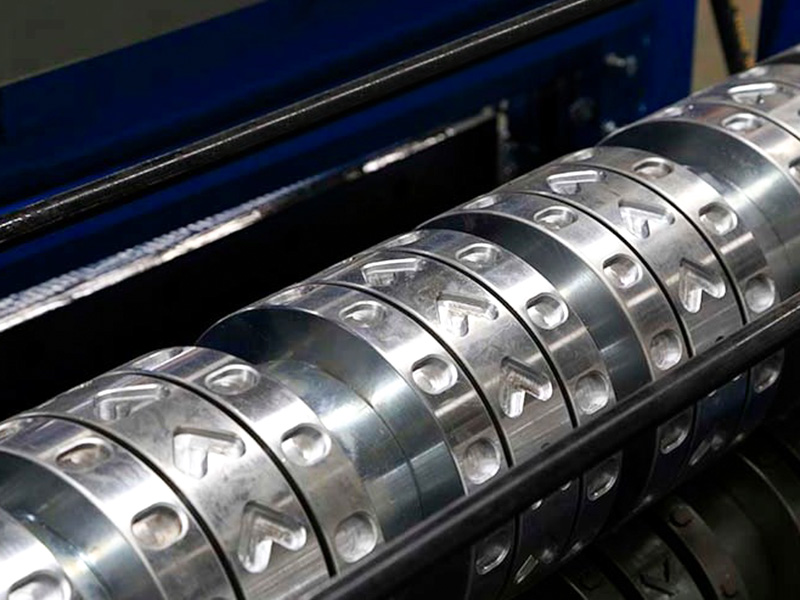

Supports de formage multiples : les composants centraux, chacun constitué d'une ou plusieurs paires de rouleaux de formage supérieur et inférieur, sont chargés de plier progressivement le métal.

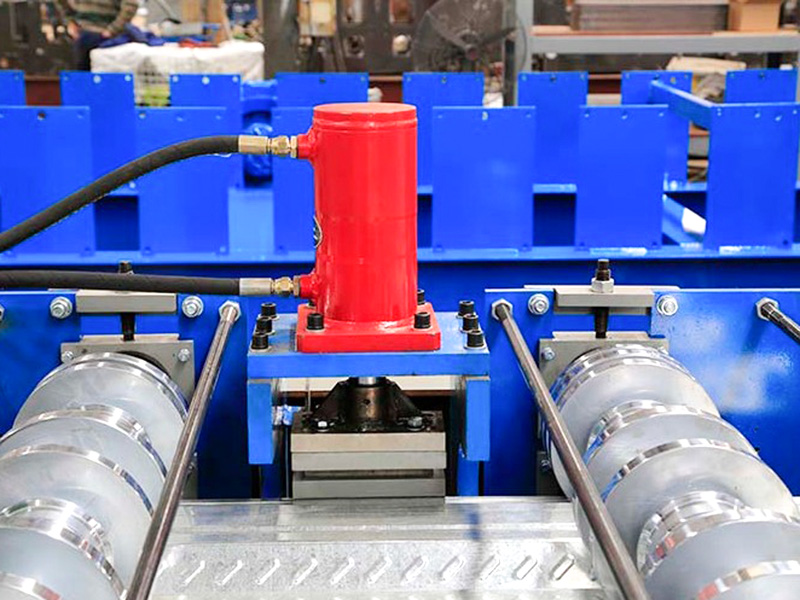

Dispositif de coupe : Généralement, une cisaille volante hydraulique ou une cisaille à butée coupe avec précision la tôle à la longueur souhaitée tout en continuant à se déplacer.

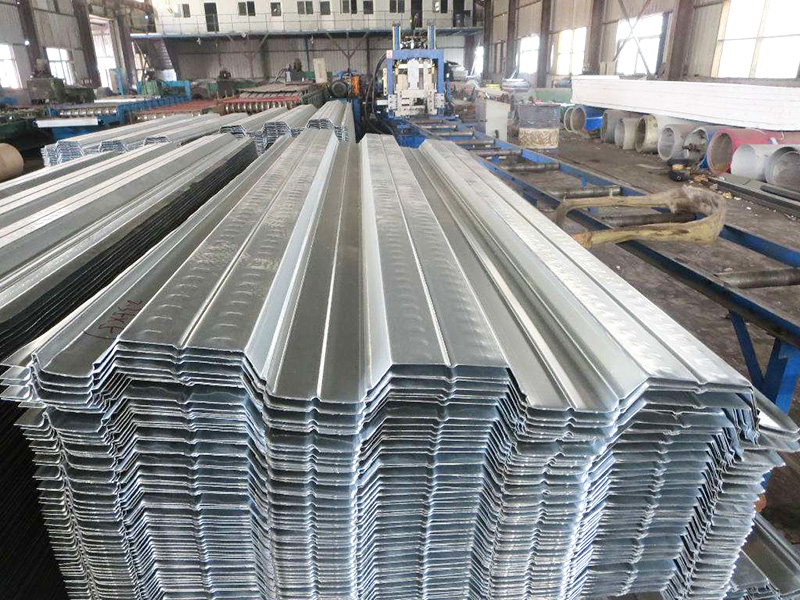

Système de déchargement/empilage : collecte et empile les feuilles formées et coupées.
Système de contrôle (PLC) : contrôle la vitesse de fonctionnement, la longueur de coupe et le comptage de l'ensemble de la ligne de production.
Principales caractéristiques et utilisations de cet équipement :
Hautement spécialisé : les moules à rouleaux sont conçus pour répondre avec précision à la forme transversale précise et aux exigences dimensionnelles du plancher YX50-1005, garantissant une précision précise des paramètres clés tels que la hauteur des vagues, l'espacement des vagues et la largeur effective du produit fini.
Production efficace : un fonctionnement continu est possible, avec des vitesses de production atteignant généralement 15 à 20 mètres par minute ou plus, ce qui le rend adapté aux projets à grande échelle.
Compatibilité des matériaux : elle peut traiter des bobines de divers matériaux (acier, aluminium) et revêtements (galvanisé, PVDF/Polyester/SMP coloré, etc.), avec des épaisseurs allant généralement de 0,8 mm à 1,5 mm (en fonction des capacités de la machine).
Découpe précise : équipée d'un système de découpe haute performance, chaque feuille est découpée avec précision à la longueur.
Contrôle automatisé : le système PLC permet le réglage des paramètres, la surveillance des opérations et le diagnostic des pannes, garantissant ainsi une utilisation facile.
| Paramètres techniques | ||
| Article | Paramètre | Remarque |
| Base de machines | Norme nationale n ° 45 en acier pour poutres en I | Structure globale de soudage |
| Matériau du rouleau | Acier 45# de haute qualité | Usinage fin, trempé, recouvert de chrome dur |
| Arbre principal | Acier φ80,45# | Usinage fin, trempé |
| Former des groupes | 20 | |
| Puissance du moteur principal | 15KW | |
| Méthode de conduite | Entraînement par chaîne | |
| Mode de coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 5,5 kW |
| Lame coupée | Cr12MoV | Trempé, HRC58-62 |
| Dérouleur | Chargez 5 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 2,2 kW |
| Système de contrôle | Automate Siemens/Schneider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 20 mètres | |
| Poids de l'équipement | Environ 9 tonnes | |
| Épaisseur de la matière première | 0,8-1,5 mm | Bobine galvanisée Q235 |
| Vitesse de production | 15~20 m/min | |
