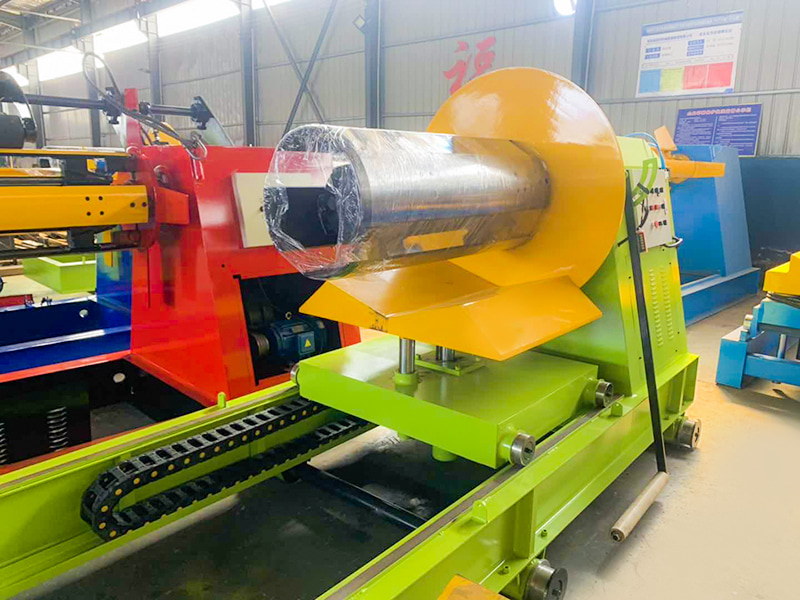

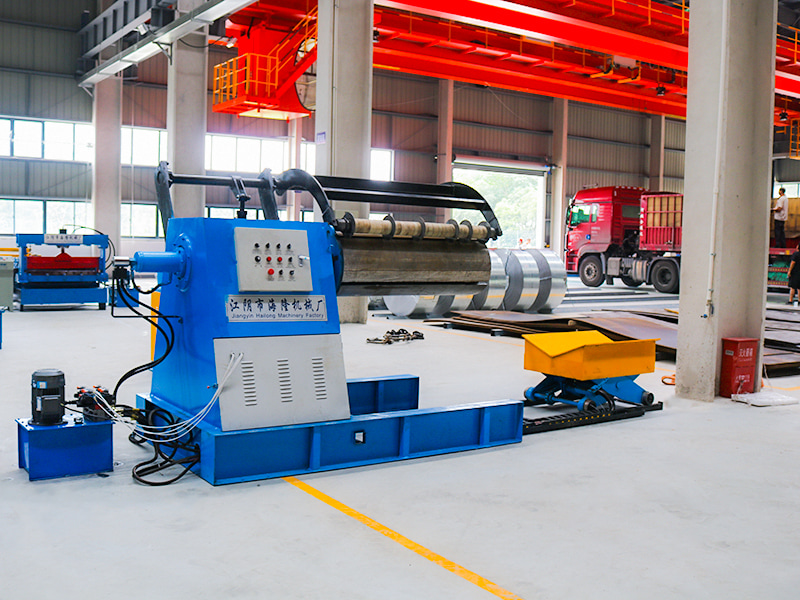

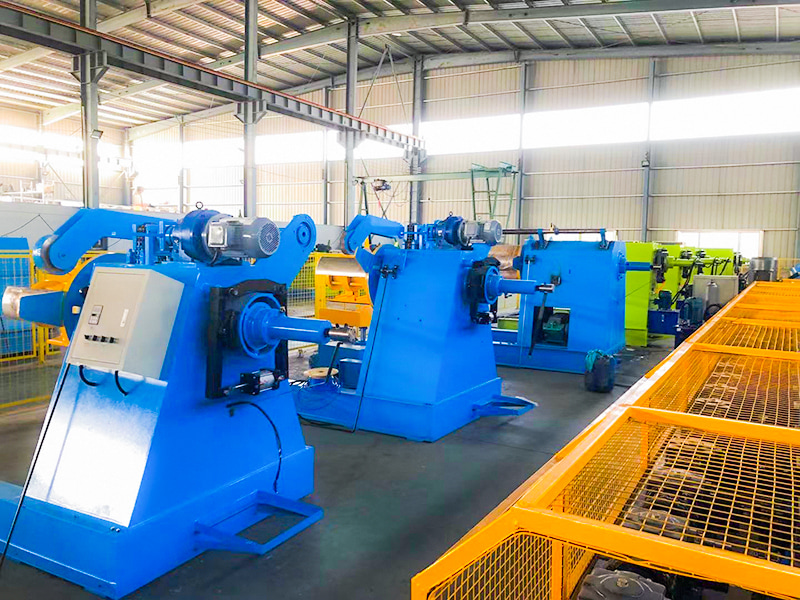

Un dérouleur hydraulique de bobines d'acier est un équipement clé utilisé dans les lignes de traitement de la tôle (telles que les lignes de profilage, les lignes de refendage, les lignes de coupe à longueur et les lignes d'emboutissage) pour supporter, dérouler et contrôler les bobines de métal (acier, aluminium, cuivre, etc.). Sa principale caractéristique est l'utilisation d'un système hydraulique comme principale méthode d'alimentation et de contrôle.
Jiangyin Hailong Machinery Factory est Dérouleurs hydrauliques de bobines d'acier Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Dérouleurs hydrauliques de bobines d'acier à vendre.
Principaux composants :
Cadre/Base : prend en charge l'ensemble de l'unité.

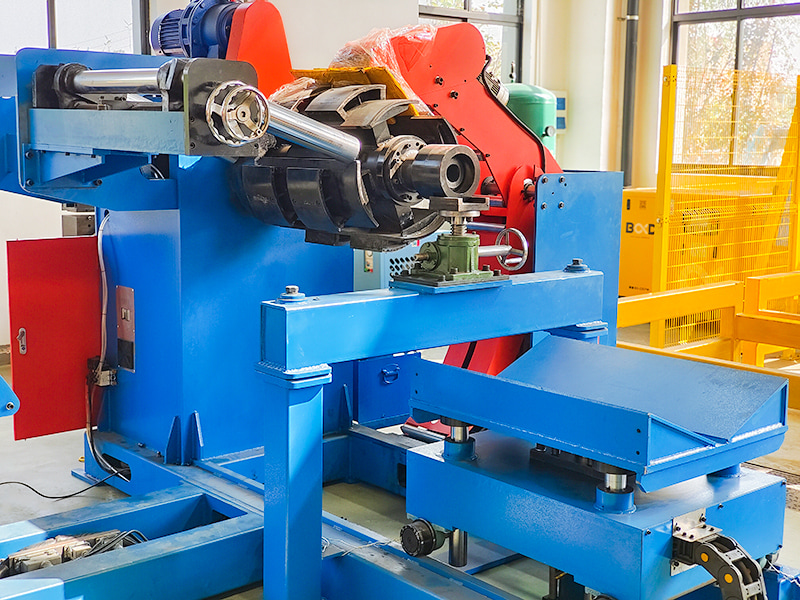

Enrouleur d'expansion et de contraction hydraulique : le composant central, contenant un vérin hydraulique et un mécanisme d'expansion et de contraction (plaques sectorielles, manchons pyramidaux, etc.).
Broche et roulements : soutiennent la rotation de la bobine.
Bras de pressage (rouleau de pressage) : Entraîné par un vérin hydraulique, le bras de pressage appuie sur l'anneau extérieur de la bobine.
Bras de transport/chariot de transport : fournit un support auxiliaire pour la bobine.
Système de freinage : Généralement, un frein à disque hydraulique ou un moteur hydraulique génère la tension de déroulement.
Système d'entraînement : La broche peut être entraînée par un moteur et un réducteur, ou par un moteur hydraulique.
Station hydraulique : comprend une pompe hydraulique, un moteur, un réservoir d'huile, des blocs de vannes de commande (vannes directionnelles, vannes proportionnelles/servovannes, vannes de pression, vannes de débit, etc.), un refroidisseur, un filtre, etc.
Système de contrôle électrique : PLC, écran tactile (IHM), capteurs (interrupteurs de proximité, encodeurs, etc.), etc., utilisés pour recevoir des commandes, surveiller l'état et contrôler avec précision le fonctionnement du système hydraulique.
Dispositifs auxiliaires : tels que le dispositif de centrage de bobine (CPC) et les guides de bord.
Aperçu du flux de travail :
Chargement de la bobine : Une grue ou un chariot hisse la bobine sur le bras/chariot de support du dérouleur. Le bras de support est relevé ou le chariot se déplace pour aligner approximativement la bobine avec le centre de la bobine.
Insertion et tension de la bobine : La bobine (dans son état de diamètre réduit) est insérée dans le trou intérieur de la bobine. Le système hydraulique entraîne l’expansion de la bobine, soutenant fermement la paroi interne de la bobine.
Rétraction du bras du rabatteur/du chariot : le dispositif de support s'abaisse ou se déplace.
Bras de pression vers le bas : Un vérin hydraulique entraîne le bras de pression (rouleau de pression) vers le bas, appuyant sur la couche la plus externe de la bobine.
Enfilage et établissement de la tension : Un opérateur ou un système automatisé tire la tête de la bande à travers un équipement ultérieur (tel qu'un redresseur). Le système de freinage s'active pour établir la tension de déroulement requise.

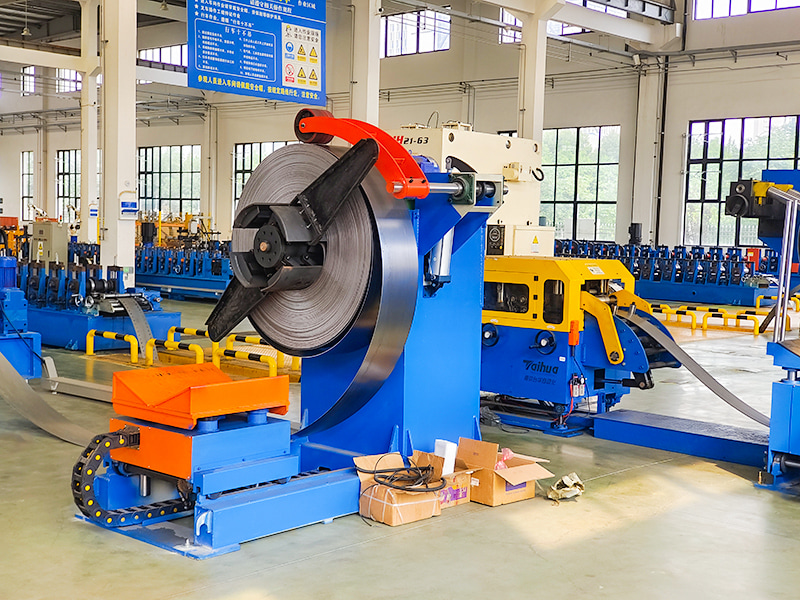

Opération de déroulement : La ligne de production démarre et la broche (entraînée par un moteur électrique ou hydraulique) fait tourner la bobine et la bobine pour se dérouler. Le bras de pressage s'élève progressivement à mesure que le diamètre de la bobine diminue, tandis que le système de freinage fournit en permanence une tension constante.
Décharge : lorsque la bobine est épuisée, le bras de pressage se lève, la bobine se comprime hydrauliquement et le bras/chariot de support de bobine se met en position de support pour retirer le noyau de bobine vide, préparant ainsi le cycle suivant.
| Tapez | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Largeur du matériau (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Épaisseur du matériau (mm) | 3 | ||||
| Diamètre intérieur. (mm) | φ450 ～ 530 | ||||
| Diamètre extérieur. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Poids (kg) | 2 500 ～ 20 000 | 3 000 ～ 20 000 | 3 000 ～ 20 000 | 3 000 ～ 20 000 | 3 000 ～ 20 000 |
| Vitesse (m/min) | 15 | ||||
| Expansion | Expansion hydraulique | ||||
| Poids de la machine (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Taille de la machine (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0 × 2,0 × 2,0 |
| Puissance | AC 3Ph 380V (peut personnaliser) | ||||
