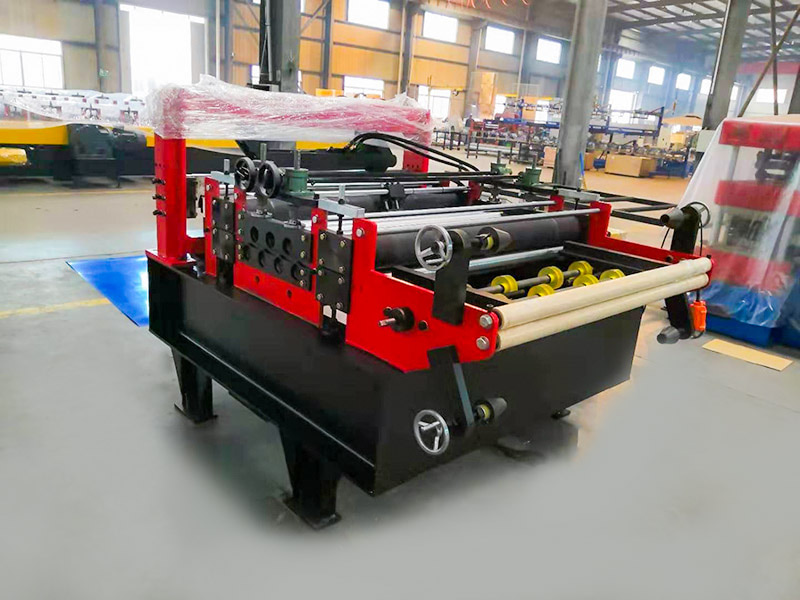

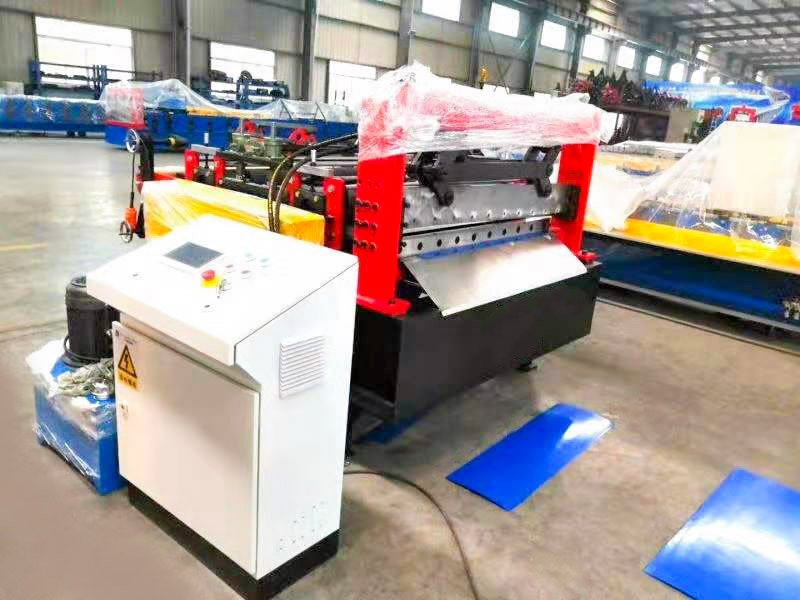

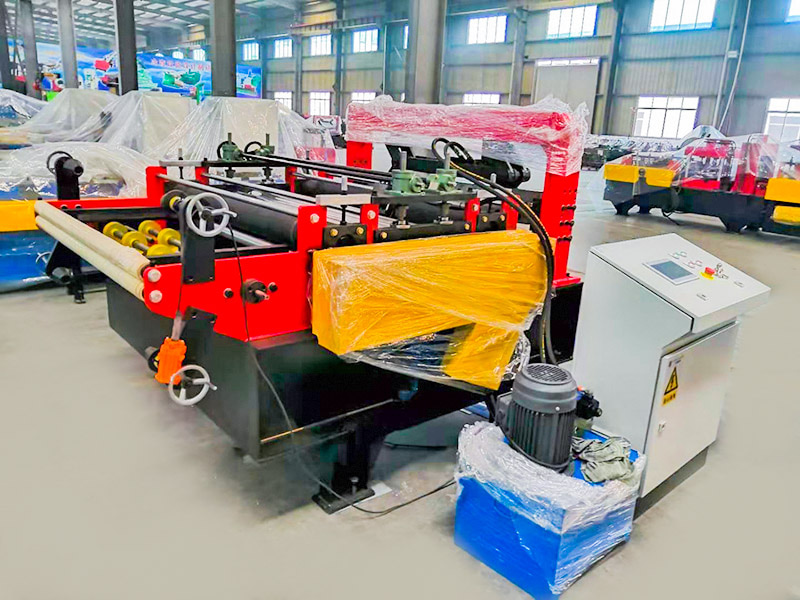

La machine d'aplatissement et de découpe de bobines simples est une machine économique deux-en-un pour le pré-traitement des tôles, offrant une structure simple, des fonctions de base et un faible coût. Il intègre l'aplatissement des bobines et la coupe à longueur dans une seule ligne de production rationalisée, permettant un traitement continu de la bobine à la feuille plate. Conçu pour les applications à petite échelle et à petit budget, il répond aux exigences fondamentales du « déroulement, du nivellement et de la coupe à longueur ».
Jiangyin Hailong Machinery Factory est Machine simple d'aplatissement et de découpe de bobines Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machine simple d'aplatissement et de découpe de bobines à vendre.
Fonctions principales :
Déroulement (déroulage) : soutient et déroule lentement la bobine, soulageant ainsi le stress de la bobine.
Nivellement (redressement) : Les rouleaux mécaniques éliminent les déformations telles que les bords ondulés, le gauchissement et la cambrure, rétablissant ainsi la planéité.
Cisaillement (coupe à longueur) : coupe la bande métallique alimentée en continu (aplatie) en feuilles simples à une longueur prédéfinie.
Caractéristiques de l'équipement :
Structure simple : aucun système d'automatisation complexe, conception mécanique compacte et faible encombrement (généralement 5 à 10 mètres de longueur).
Le fonctionnement manuel est prédominant : le chargement manuel des bobines, le réglage des paramètres (tels que la pression du rouleau de nivellement) et la collecte des feuilles dépendent de l'expérience de l'opérateur.
La fonctionnalité est rationalisée : se concentre uniquement sur le déroulement et le nivellement, manquant de fonctionnalités avancées telles que la correction automatique de la bande, le contrôle de la tension et la refente de précision.
Faible coût : le prix est d'environ 1/5 à 1/3 d'une ligne de nivellement entièrement automatique (généralement des dizaines de milliers de RMB).
Faible consommation d'énergie : la puissance du moteur est relativement faible (généralement de 11 kW à 30 kW), ce qui le rend adapté aux petits ateliers.
Structure typique :

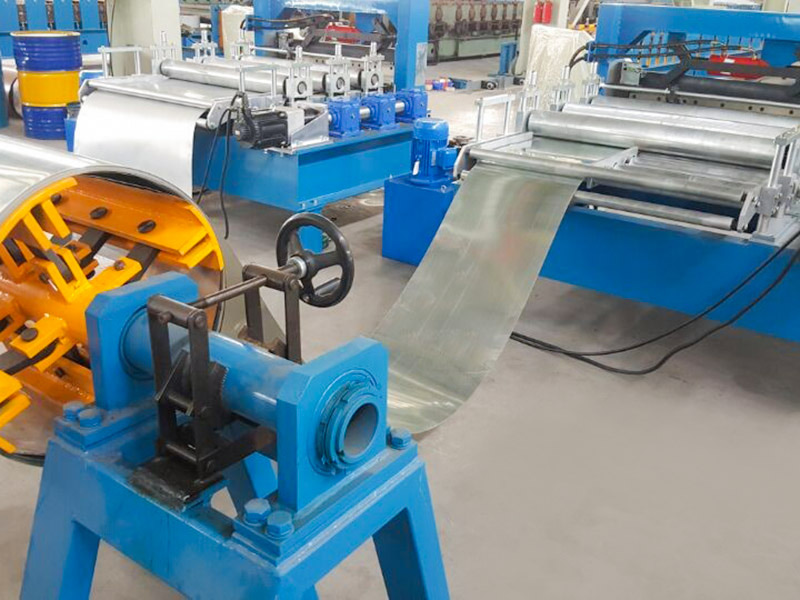

Support de déroulement : Une structure simple en forme de cône ou en porte-à-faux avec une bobine qui s'étend et se contracte manuellement pour fixer la bobine.
Plate-forme d'alimentation : guide manuellement la tête de bande dans la machine de nivellement.

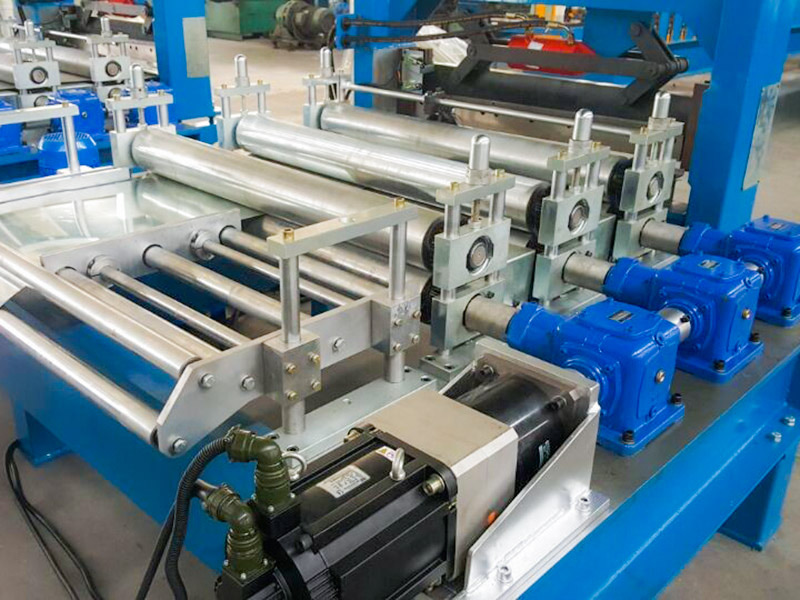

Unité de nivellement : L'unité centrale, contenant 5 à 9 rouleaux de nivellement (moins que sur les modèles avancés), corrige la déformation par pliage des rouleaux.
Dispositif de cisaillement :
Cisailles hydrauliques : faible coût et entretien facile, adaptées aux épaisseurs ≤ 3 mm (le choix courant).
Cisailles pneumatiques : Encore plus abordables, adaptées uniquement aux tôles ≤1,5 mm (sujetes à la déformation).
Rack de cisaillement : Reçoit les tôles nivelées pour la manipulation et l'empilage manuels.
| Alimentation requise | Tension | 380V/50Hz/3Ph (peut être personnalisé) |
| Puissance du moteur principal | 7,5 kW | |
| Puissance de coupe | 5,5 kW | |
| Vitesse de production | 10-15 m/min | |
| Épaisseur de la structure | 18mm | |
| Diamètre de l'arbre | 80mm | |
| Conduire | Équipement | |
| H Acier | 400mm | |
| Écran | IHM | |
| Type de coupe | Mise en longueur et post-coupe | |
| Système de contrôle | Automate Siemens | |
| Dimension d'installation (dépend de la conception finale) | 3,6 m×1,5 m×1,2 m | |
| Poids total (environ) | 3.0T | |
