Aperçu de la machine de formage de rouleaux

Présentation de la machine de formage de rouleaux (1)

Profilage

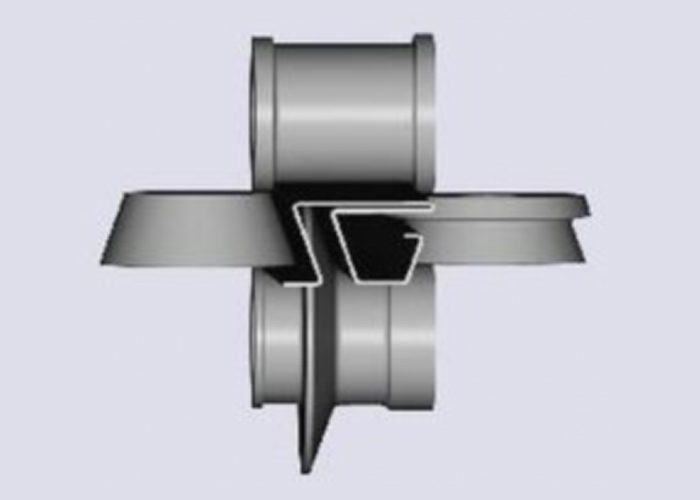

Pliage le long des rouleaux

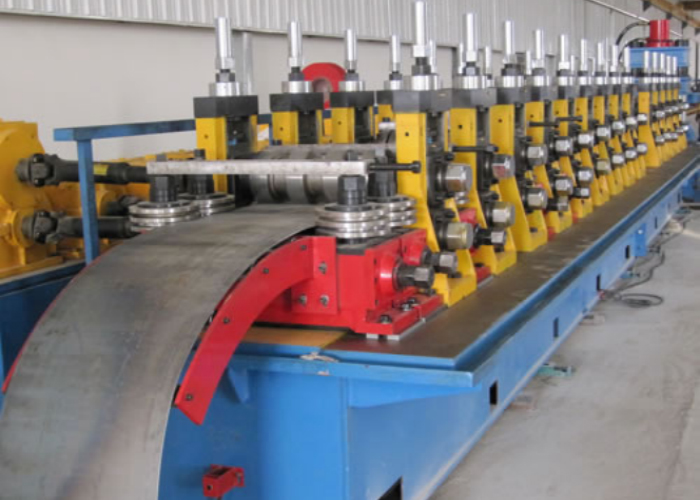

Le profilage, également connu sous le nom de profilage, est un processus de laminage qui plie en continu une longue bande de tôle (généralement de l'acier enroulé) dans une section transversale souhaitée. La bande passe à travers plusieurs ensembles de rouleaux montés sur des supports continus, chaque ensemble effectuant uniquement des parties incrémentielles du pliage jusqu'à ce que la section transversale (profil) souhaitée soit obtenue. Le profilage est idéal pour produire des pièces longues et volumineuses avec une forme de profil constante.

Aperçu

Modèle

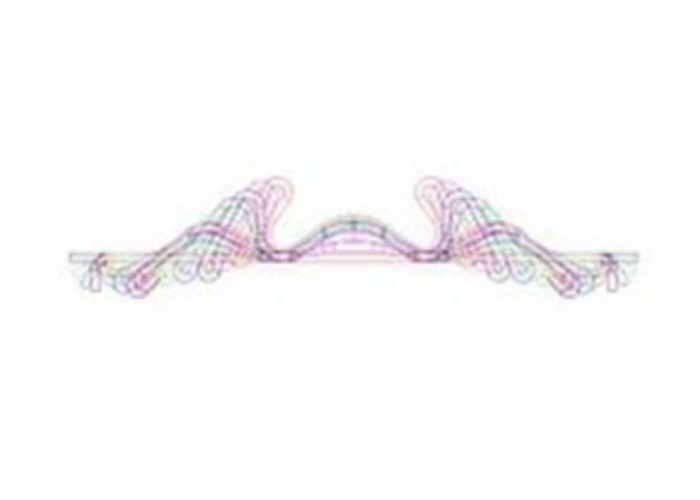

Les profilés peuvent être produits dans une variété de formes transversales, mais chaque forme nécessite un ensemble de matrices soigneusement conçues. La conception des rouleaux commence par un motif, qui est une séquence de sections transversales de profilés, un profil par jeu de rouleaux. Le profil du rouleau est ensuite dérivé du profil du motif. En raison du coût élevé des jeux de rouleaux, des simulations informatiques sont souvent utilisées pour développer ou valider la conception des rouleaux et optimiser le processus de formage afin de minimiser le nombre de cages de laminage et les contraintes matérielles dans le produit final.

Les profilés laminés peuvent offrir des avantages par rapport aux profilés extrudés de forme similaire. Les pièces laminées peuvent être plus légères et à parois plus fines que celles produites par extrusion, et elles sont plus résistantes grâce à l'écrouissage à froid. Les pièces peuvent être traitées en surface ou peintes. De plus, le processus de profilage est plus rapide et plus économe en énergie que l’extrusion.

Les machines de profilage existantes peuvent produire des profilés de différentes tailles et épaisseurs de matériau en utilisant les mêmes rouleaux. Les changements de taille sont obtenus en ajustant manuellement ou en faisant varier par ordinateur la distance entre les rouleaux, permettant des changements rapides. Ces usines spécialisées sont courantes dans l’industrie des charpentes légères, qui utilise des montants et des rails métalliques de profils et d’épaisseurs standardisés.

Par exemple, une seule usine peut produire des goujons métalliques à partir de tôles d'acier galvanisées dans différents calibres (par exemple, 20 à 12 ga) avec différentes tailles d'âme (par exemple, 3-5/8 po à 14 po), tailles de brides (par exemple, 1-3/8 po à 2-1/2 po) et tailles de lèvres (par exemple, 3/8 po à 5/8 po).

Les lignes de profilage peuvent être installées dans une variété de configurations pour poinçonner et couper des pièces en opération continue. Pour couper des pièces à longueur, la ligne peut être configurée pour utiliser des matrices prédécoupées, avec des flans individuels passant par la machine de profilage, ou des matrices post-découpées, avec le profil coupé après le processus de profilage.

Des caractéristiques telles que des trous, des encoches, des gaufrages ou des formes cisaillées peuvent être ajoutées par poinçonnage sur la ligne de profilage. Ces caractéristiques de pièce peuvent être appliquées dans une application de pré-poinçonnage (avant le début du profilage), dans une application de poinçonnage à mi-ligne (au milieu de la ligne/du processus de profilage) ou après le poinçonnage (une fois le profilage terminé).

Certaines lignes de profilage n'intègrent qu'une seule de ces applications, le poinçonnage ou le découpage, tandis que d'autres intègrent tout ou partie de ces applications dans une seule ligne.
