La profileuse de chemins de câbles est une profileuse entièrement automatique spécialement conçue pour la production en série de composants de support métalliques pour les systèmes de pose de câbles. À l'aide de plusieurs rouleaux de précision, il plie à froid en continu des bobines d'acier galvanisé, d'alliage d'aluminium ou d'acier inoxydable en profils de chemins de câbles standardisés, tels que des styles d'échelle, de plateau et d'auge, pour répondre aux besoins de gestion des câbles des applications d'alimentation, de communication et de construction.
Jiangyin Hailong Machinery Factory est Machines de formage de rouleaux de chemins de câbles Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machines de formage de rouleaux de chemins de câbles à vendre.
Fonctions principales et caractéristiques techniques :
1) Production compatible de plusieurs sections transversales
Type d'échelle : structure de barre transversale latérale, excellente dissipation de la chaleur et forte capacité de charge (épaisseur 1,0 à 3,0 mm).

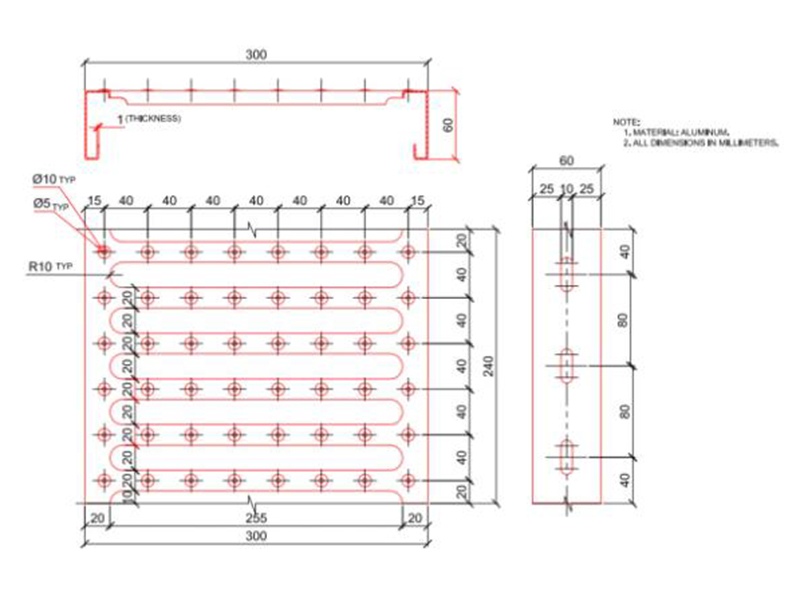

Type de plateau : fond en acier perforé pour une dissipation thermique étanche à la poussière et équilibrée (épaisseur 0,8-2,5 mm).
Type de canal : structure entièrement fermée, interférence anti-électromagnétique (épaisseur 1,2-2,0 mm).
2) Conception légère et à haute résistance
Nervures renforcées/pressage ondulé : augmente la résistance à la flexion des panneaux latéraux de 30 % (sans augmenter l'épaisseur).
Taux d'utilisation du matériau ≥ 98 %, soit une économie de 15 % par rapport aux procédés de soudage traditionnels.
3) Formage anticorrosion et sans dommage
Le nano-revêtement des rouleaux polis miroir (Ra ≤ 0,3 μm) protège l'intégrité de la couche galvanisée (≥ 80 μm).
La technologie de pliage incrémental évite la fissuration du revêtement (test au brouillard salin ≥ 1000 heures).
Composants du système de base :

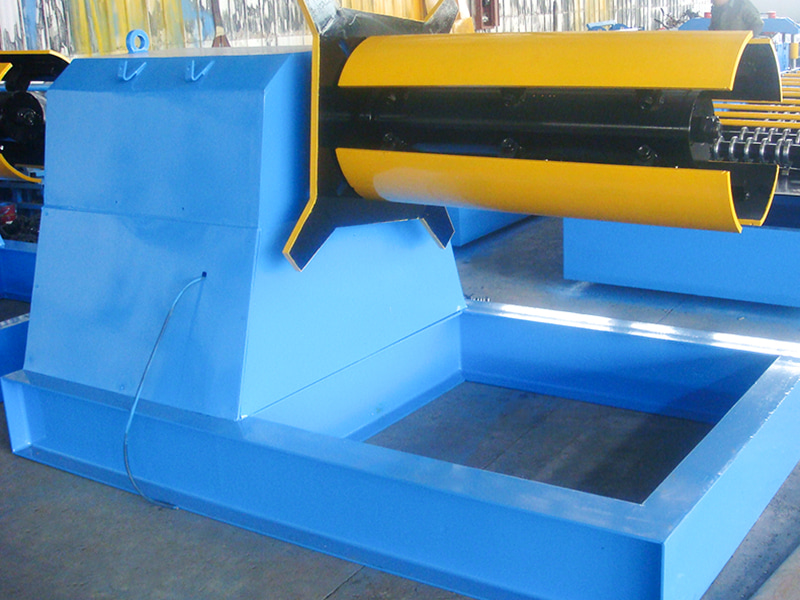

Dérouleur intelligent : arbre d'expansion hydraulique, correction EPC, adapté aux bobines de 0,5 à 3,0 mm d'épaisseur.

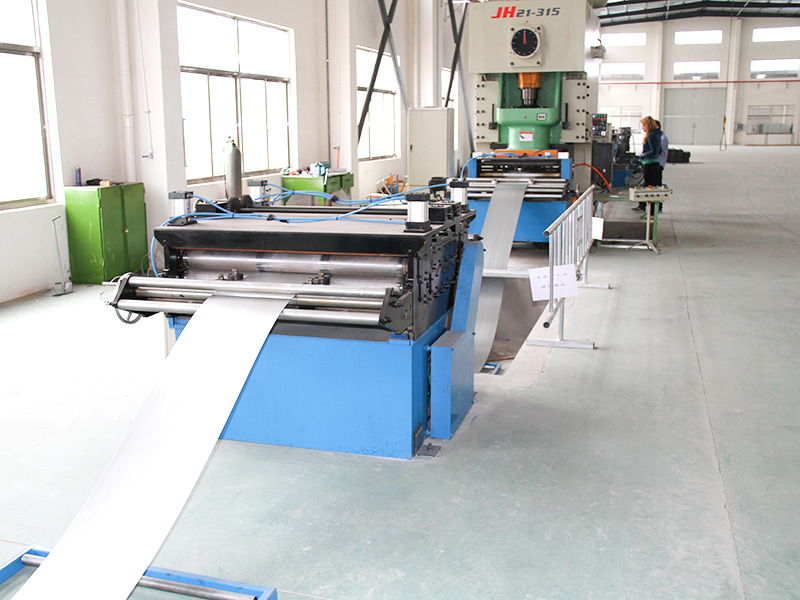

Niveleur à haute rigidité : 11 rouleaux se redressent pour éliminer les contraintes internes du matériau, obtenant une rectitude ≤ 0,8 mm/m.

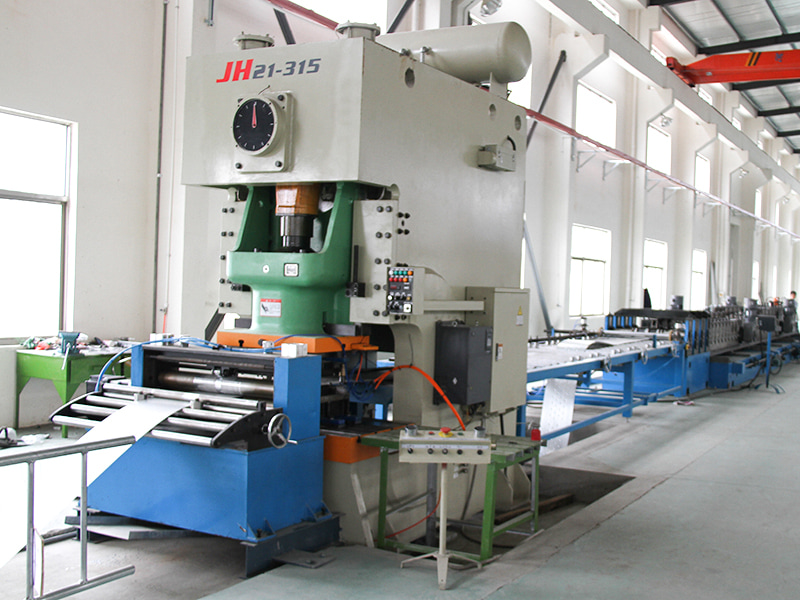

Unité de poinçonnage en ligne (module central) : grignotage servo/poinçonnage pour créer des trous de dissipation thermique/trous de mise à la terre (diamètre du trou 5-20 mm, précision ± 0,2 mm).
Système de renforcement des ondulations : enfonce hydrauliquement ou mécaniquement les ondulations longitudinales (profondeur 2 à 5 mm) dans les panneaux latéraux pour améliorer la capacité portante.

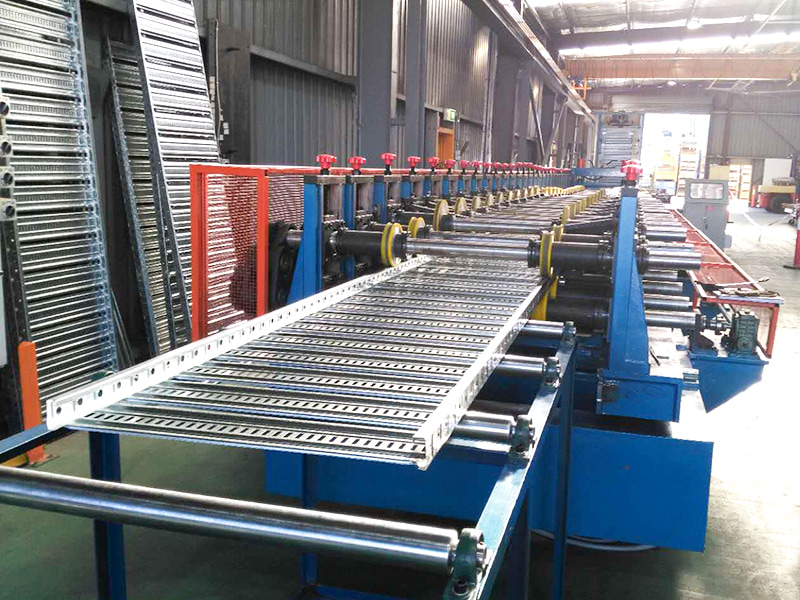

Machine de formage multi-rouleaux : 14 à 22 jeux de rouleaux en carbure (SKD11), pliant la plaque de base, les plaques latérales et verrouillant les bords par étapes.
Système de coupe à longueur : Cisailles hydrauliques/scies volantes (pour tôles épaisses), longueurs personnalisables (2m/4m/6m), avec une précision de ±0,5mm.
Palettiseur automatique : Pinces pneumatiques pour empilage en couches, avec traitement de surface anti-rayures.
Système de contrôle intelligent : analyse intégrée des dessins CAO, commutation à une touche des types/tailles de ponts et surveillance en temps réel de la température et des vibrations des rouleaux.
Valeur d'application industrielle :
Efficacité améliorée du projet : une seule machine peut produire 5 à 8 kilomètres de ponts par jour, raccourcissant ainsi les cycles de projet de 50 % (par rapport à la fabrication traditionnelle).
Amélioration de la sécurité : la structure de verrouillage standardisée élimine les risques d'incendie causés par les étincelles de coupe et de soudage sur le chantier de construction.
Durée de vie doublée : le formage monobloc plié à froid élimine les points faibles, ce qui entraîne une durée de vie de 25 ans (contre environ 10 ans pour les ponts soudés).
| Paramètres techniques | ||
| Article | Paramètre | Remarque |
| Base de machines | Norme nationale n ° 45 en acier pour poutres en I | Structure globale de soudage |
| Matériau du rouleau | Acier Cr12MoV | Durcissement sous vide |
| Arbre principal | φ80,40Cr | Trempe et revenu |
| Former des groupes | 24 | |
| Puissance du moteur principal | 44KW, série K | |
| Boîte de vitesses d'entraînement principal | Chaîne et Engrenage | |
| Mode de coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 7,5 KW |
| Mode de poinçonnage | Poinçonneuse | |
| Dérouleur | Chargez 10 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 5,5 KW |
| Système de contrôle | Automate Siemens/Schneider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 40 mètres | |
| Poids de l'équipement | Environ 25 tonnes | |
| Épaisseur de la matière première | 0,5-2,5 mm | Bobine galvanisée Q235 |
| Vitesse de production | Env. 10 min/min | |
