Caractéristiques principales :
1). Adaptés aux tours de refroidissement : les profilés produits présentent généralement des sections transversales propres aux tours de refroidissement ; les exemples incluent des panneaux ondulés incurvés, des plaques de raidissement, des panneaux d'enceinte de pile de ventilateurs et des colonnes de cadre vertical.
2) Processus de formage à froid : à l'aide d'une série de jeux de rouleaux progressifs (allant d'aussi peu que 10 à 15 jeux à plus de 30 jeux), la bande d'acier est progressivement pliée dans la forme souhaitée sans application de chaleur, préservant ainsi les propriétés mécaniques du matériau.
3). Continu et efficace : le système intègre divers processus, tels que le déroulement, le nivellement, le poinçonnage, le formage et la découpe, pour obtenir un flux de production entièrement automatisé et rationalisé.

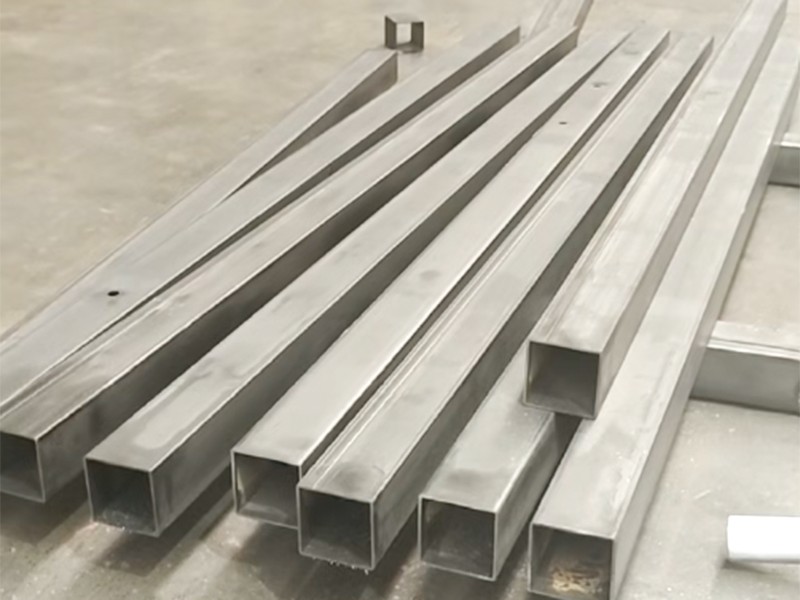

Produits de sortie typiques :

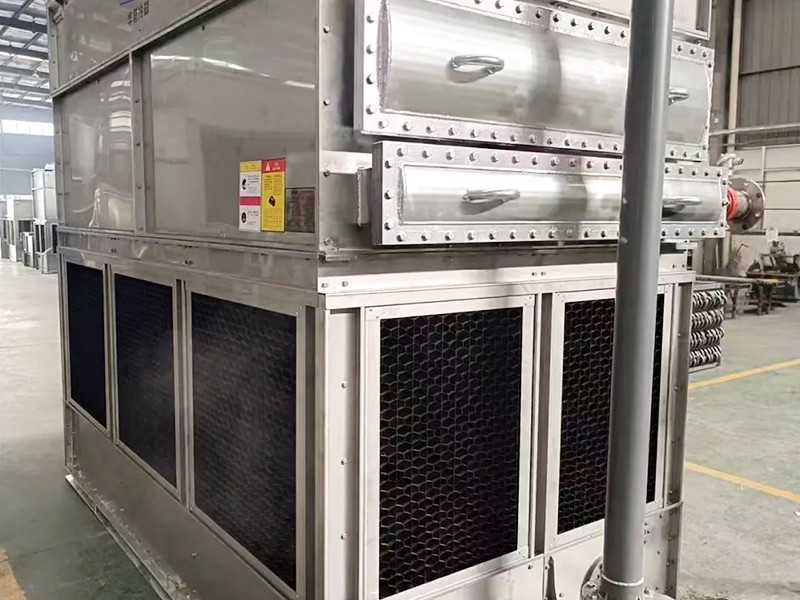

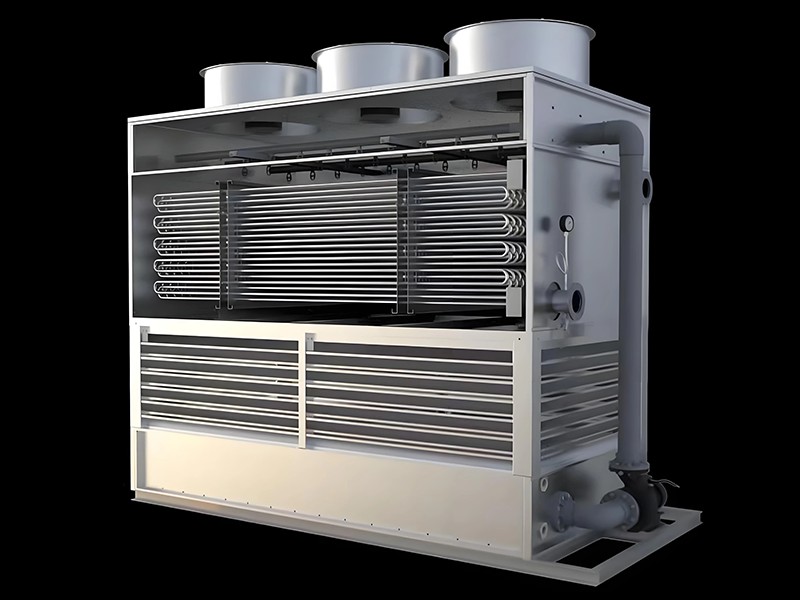

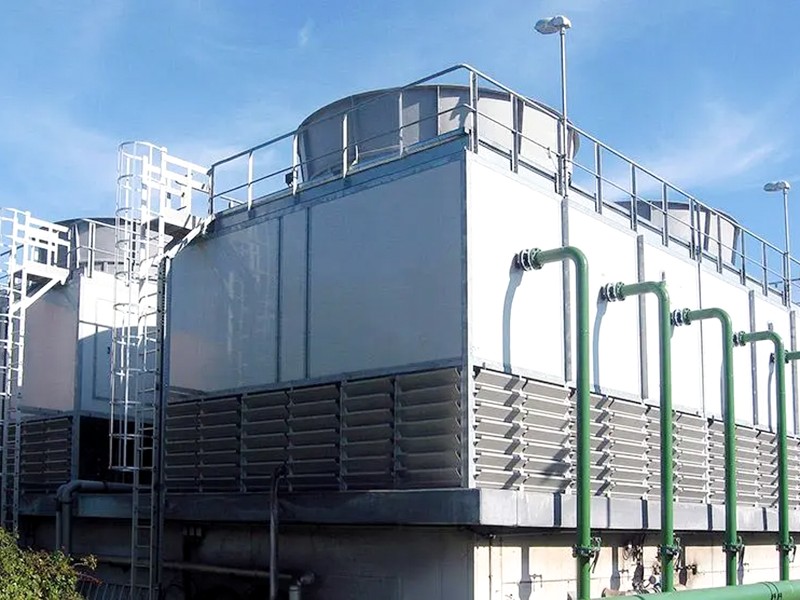

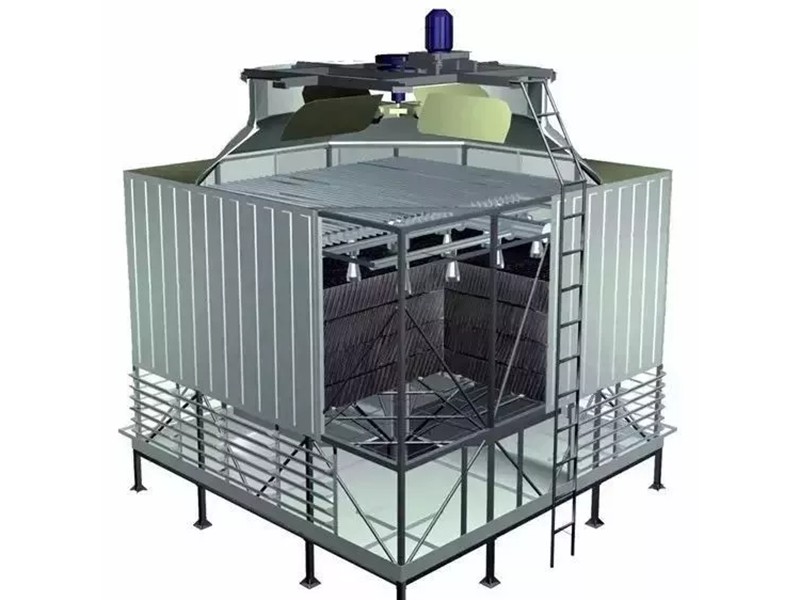

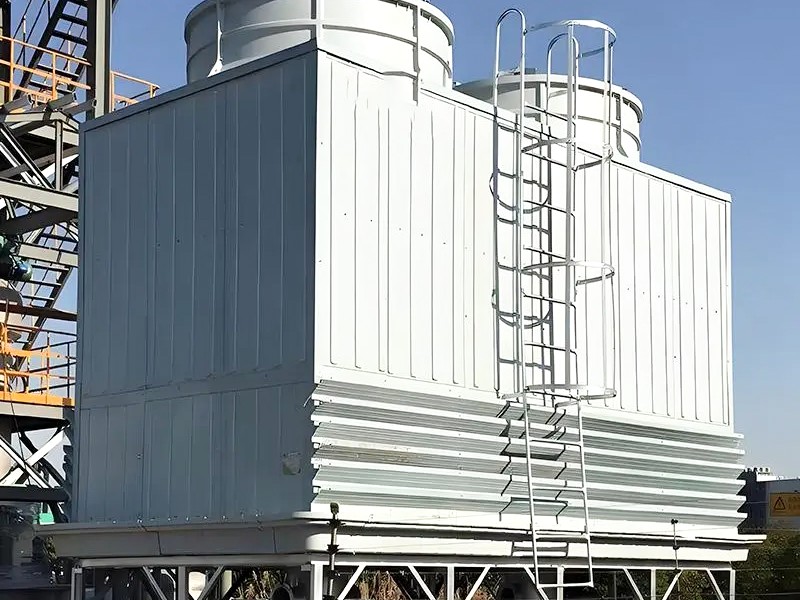

Panneaux de boîtier de tour de refroidissement (comportant souvent des ondulations trapézoïdales ou incurvées pour améliorer la rigidité structurelle)
Panneaux de boîtier incurvés pour piles/cylindres de ventilateurs
Caniveau C et pannes Z pour les cadres de support internes
Supports de support pour supports de remplissage et plaques latérales de l'éliminateur de gouttes
Principaux composants :

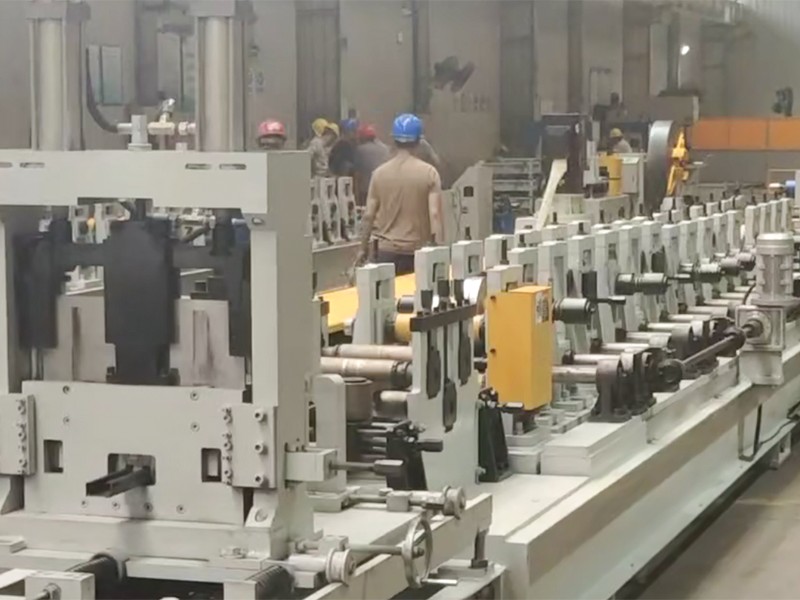

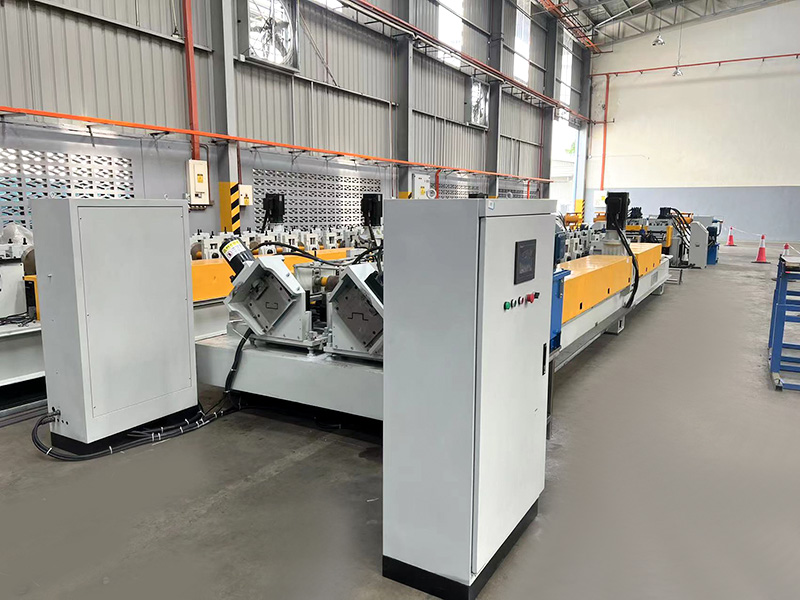

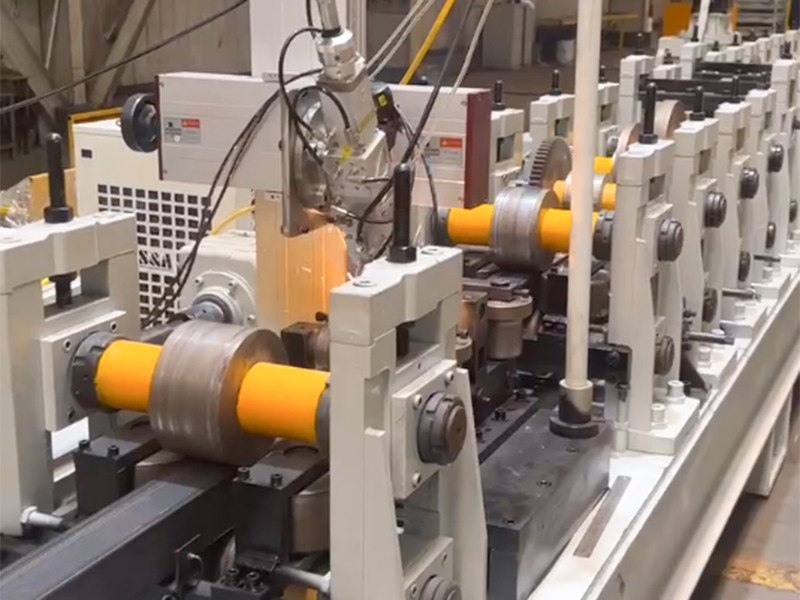

Dérouleur → Niveleur → Alimentateur servo (avec unité de poinçonnage en option) → Machine de formage de rouleaux principaux → Dispositif de réglage de la courbure (si nécessaire) → Unité de coupe à longueur → Table de collecte
Paramètres techniques
| Article | Paramètre | Remarque |
| Base de machines | Acier de poutre en I de la norme nationale n ° 40 | Structure globale de soudage |
| Matériau du rouleau | Cr12Mo1V1 | Durcissement sous vide HRC60~62 |
| Arbre principal | φ90, 40Cr | Durcissement et trempe |
| Former des groupes | 16-18 | |
| Puissance du moteur principal | 25 kW, K 107 | |
| Boîte de vitesses d'entraînement principal | X180 (Réducteur hélicoïdal X180) | |
| Mode coupure | Coupure hydraulique de suivi du servo | La puissance du moteur de la station hydraulique est de 7,5 kW |
| Mode de poinçonnage | Poinçonneuse | |
| Dérouleur | Chargez 5 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 2,2 kW |
| Système de contrôle | Automate Simens/Scheider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 30 mètres | |
| Poids de l'équipement | Environ 12 tonnes | |
| Épaisseur de la matière première | 2,0-3,0 mm | Bobine galvanisée Q235 |
| Vitesse de production | 10-15 m/min |
