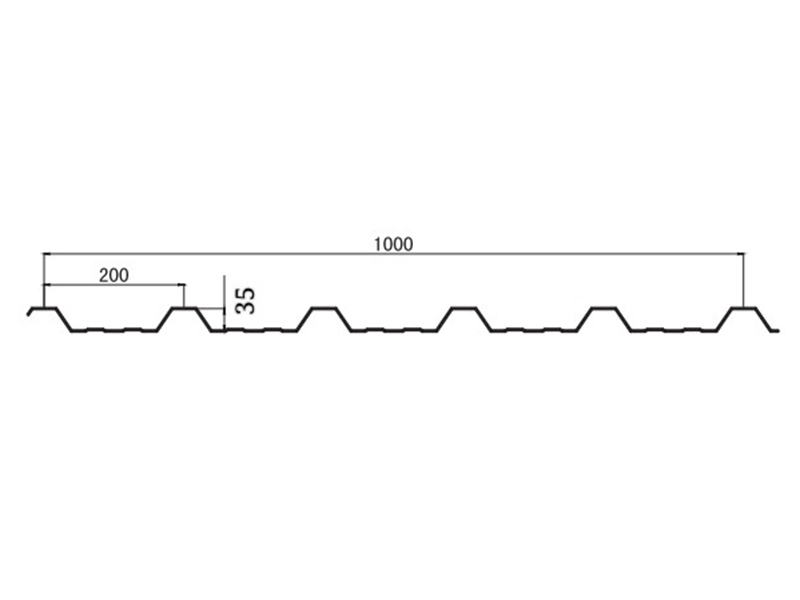

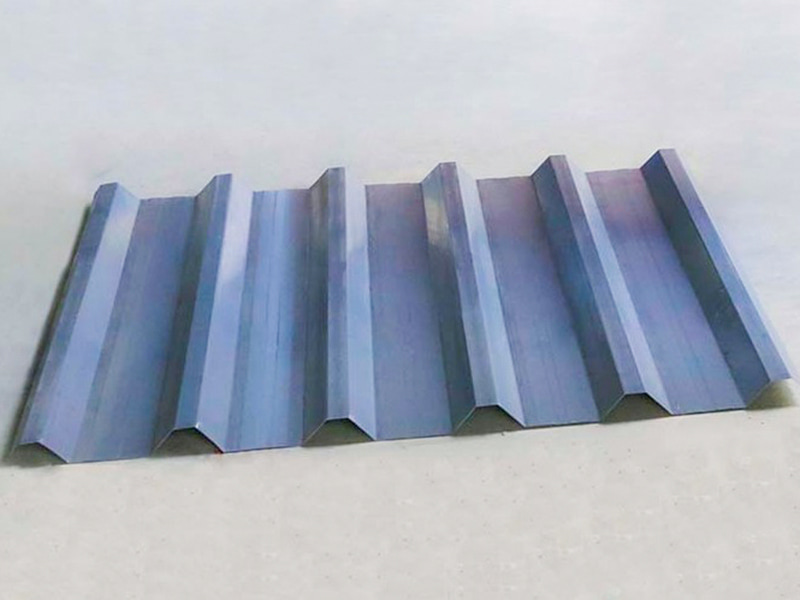

La profileuse de tôles de toiture à grande vitesse est une machine de traitement de tôle entièrement automatique conçue spécifiquement pour l'industrie de la construction. Sa fonction principale est de rouler en continu et à grande vitesse des bobines de métal (telles que l'acier coloré, l'acier galvanisé et l'acier aluminium-magnésium-manganèse) en panneaux de toit avec des formes de section transversale spécifiques (telles que ondulées, trapézoïdales et à joint debout). Caractérisé par une vitesse élevée (généralement ≥30 m/min), il présente un rendement élevé, une haute précision et de faibles pertes, ce qui en fait un équipement de production clé pour la construction de toits de grandes structures en acier, telles que les usines, les aéroports et les stades.
Jiangyin Hailong Machinery Factory est Machine de formage de rouleaux de feuilles de toiture à grande vitesse Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machine de formage de rouleaux de feuilles de toiture à grande vitesse à vendre.
Fonctions principales et caractéristiques techniques :
1. Formage continu à grande vitesse
Vitesse de fonctionnement : 30 à 150 m/min (3 à 5 fois celle des machines à profiler conventionnelles)
Entraînement : Servomoteur à commande synchrone (chaque rouleau est entraîné indépendamment)
Avantages : 5 000 à 15 000 m2 de panneaux de toiture peuvent être produits en 8 heures, répondant ainsi aux exigences de construction rapide des projets à grande échelle.
2. Contrôle de section transversale de haute précision
Précision de formage : ±0,5 mm/mètre (garantit des joints de toit serrés)
Technologies clés :
Rectification CNC des rouleaux (précision ± 0,01 mm)
Système de rétroaction en boucle fermée de mesure d'épaisseur laser en ligne (compensation en temps réel des fluctuations d'épaisseur de plaque)
Positionnement latéral hydraulique dynamique (empêche la déviation)
3. Automatisation intelligente
Système de changement de matrice automatique (en option) : bascule entre différents types de plaques (par exemple, 760 → 820) en 15 minutes.
Surveillance à distance IoT : collecte de données en temps réel (vitesse, taux de défaillance, sortie) et prise en charge de la gestion mobile.
Système de lubrification automatique : pulvérise avec précision du lubrifiant sur les rouleaux pour réduire l'usure.
Structure de base :
Unité de nivellement de déroulement : dérouleur hydraulique, redresseur à 17 rouleaux (élimine les contraintes de bobine, garantissant une erreur de planéité ≤ 1 mm/m² en tête et en queue de la feuille)
Servoalimentateur : encodeur à rouleaux presseurs, précision d'alimentation ±0,3 mm (garantissant un placement précis de la coupe à chaque section)

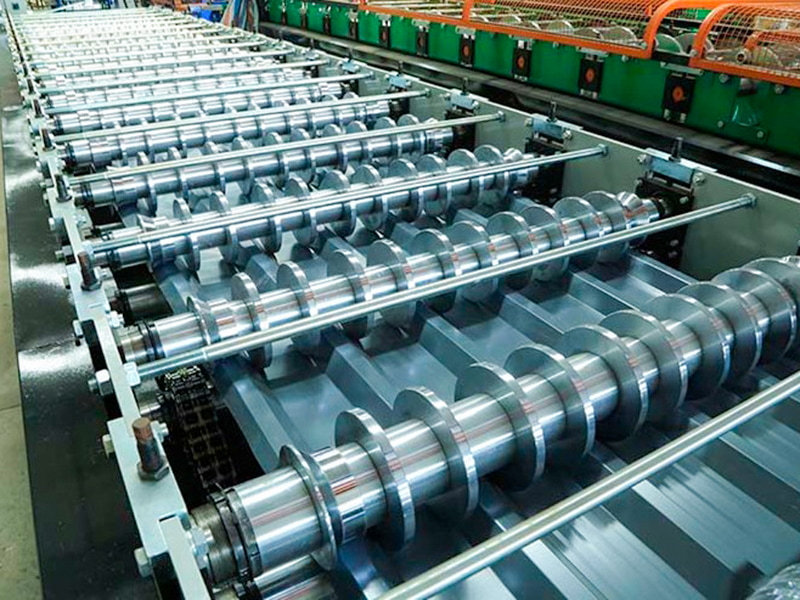

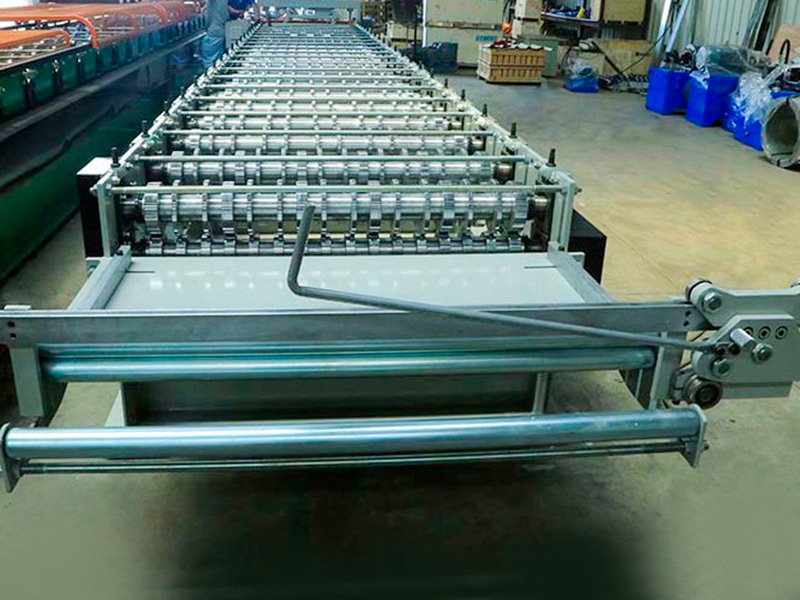

Machine de formage (unité centrale) : 20 à 30 jeux de rouleaux disposés en escalier, divisés en sections de formage grossier, de finition et de dimensionnement
Système de coupe hydraulique : cisaille volante/cisaille pneumatique (non-stop pendant la coupe, bavure ≤0,1 mm)

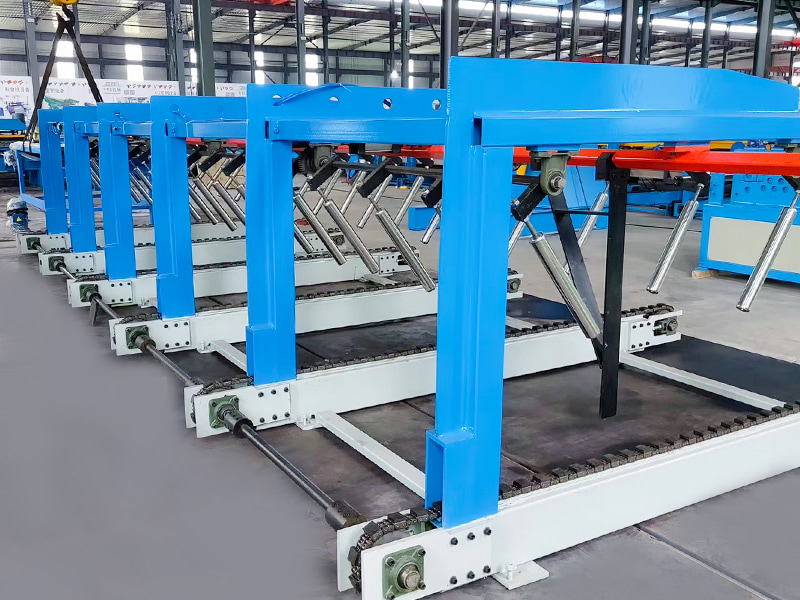

Support de déchargement : convoyeur à fréquence variable du support de formage (évite les rayures et l'accumulation de feuilles finies)
Armoire de commande : PC industriel PLC (série Siemens 1500), prenant en charge l'accès à la base de données des matériaux en feuille
| Paramètres techniques | ||
| Article | Paramètre | Remarque |
| Base de machines | Norme nationale n ° 36 en acier pour poutres en I | Structure globale de soudage |

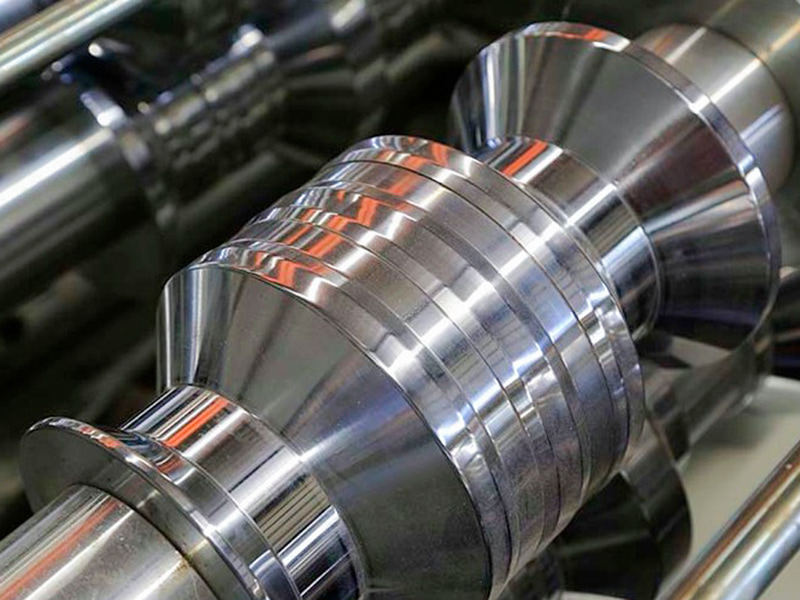

| Matériau du rouleau | Cr12MoV | Durcissement sous vide |
| Arbre principal | Acier φ80,45# | Trempe et revenu |
| Former des groupes | 20 | |
| Puissance du moteur principal | 11KW | |
| Méthode de conduite | Entraînement par chaîne | |
| Mode de coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 5,5 kW |
| Lame coupée | Cr12MoV | Trempé, HRC58-62 |
| Dérouleur | Chargez 10 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 5,5 kW |
| Système de contrôle | Automate Siemens/Schneider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 20 mètres | |
| Poids de l'équipement | Environ 8 tonnes | |
| Épaisseur de la matière première | 0,3-0,8 mm | Bobine galvanisée Q235 |
| Vitesse de production | Plus de 25 m/min | |
