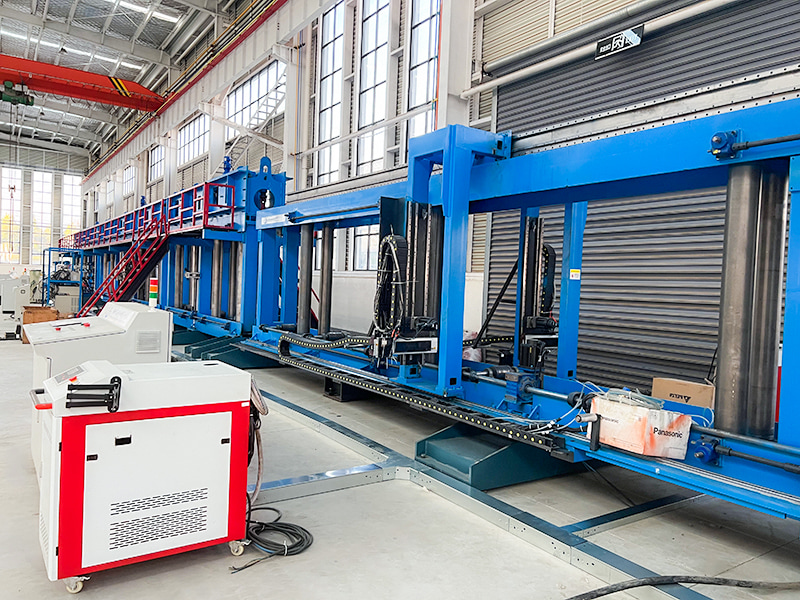

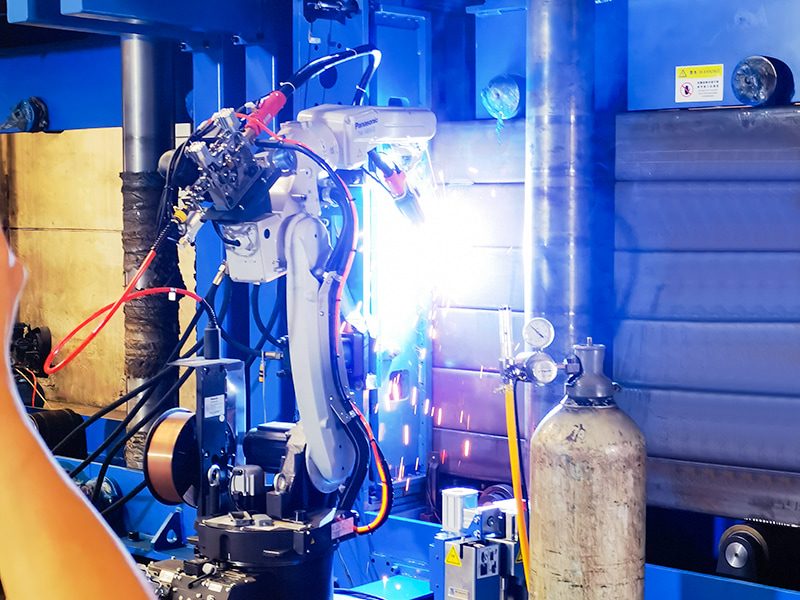

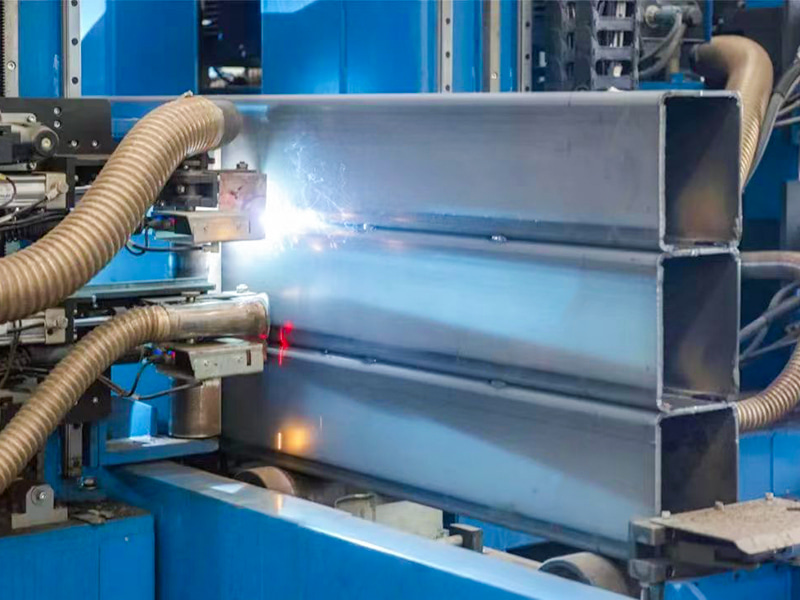

Ligne de production de murs de cisaillement résistants aux tremblements de terre

Fonctions principales et caractéristiques techniques :

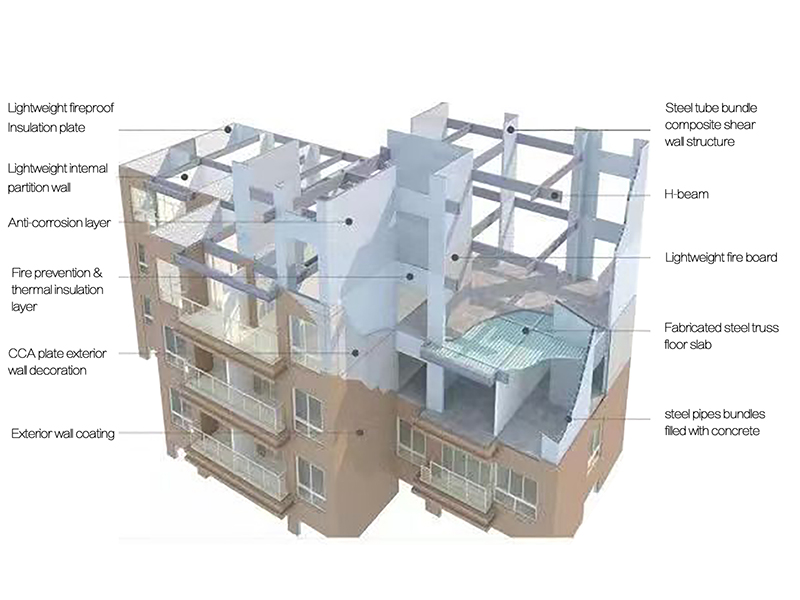

1) Formation de sections composites intégrées

Panneau mural principal : plaque d'acier à haute résistance (Q550GJ/Q690) d'une épaisseur de 2,0 à 8,0 mm et d'une résistance à la traction de ≥650 MPa.

Raidisseurs verticaux : pliés à froid en nervures en forme de T ou de U (80 à 200 mm de hauteur) pour améliorer la résistance au flambement du mur.

Bandes de cisaillement horizontales : ondulations transversales laminées (de 150 à 300 mm de longueur) pour améliorer la dissipation d'énergie. https://example.com/spsw-profile.png (Schéma schématique : structure composite de mur de cisaillement en tôle d'acier)

2) Conception optimisée des performances sismiques

Des lignes de courbure prédéfinies « poutre faible, mur solide » sur les rouleaux guident la libération directionnelle de l'énergie sismique (répondant aux exigences de résistance aux tremblements de terre de magnitude 8).

L'ajustement intelligent de l'espacement des raidisseurs (300-600 mm) empêche l'instabilité des murs hors plan.

3) Production numérique efficace

Lecteur de données BIM direct : analyse directement les données du modèle de bâtiment et ajuste automatiquement les dimensions des profils (en s'adaptant aux différentes hauteurs de sol).

Le positionnement par vision industrielle par mesure d'épaisseur au laser en ligne garantit une précision de position du groupe de trous de ± 0,3 mm (répondant aux exigences des connexions par boulons à haute résistance).

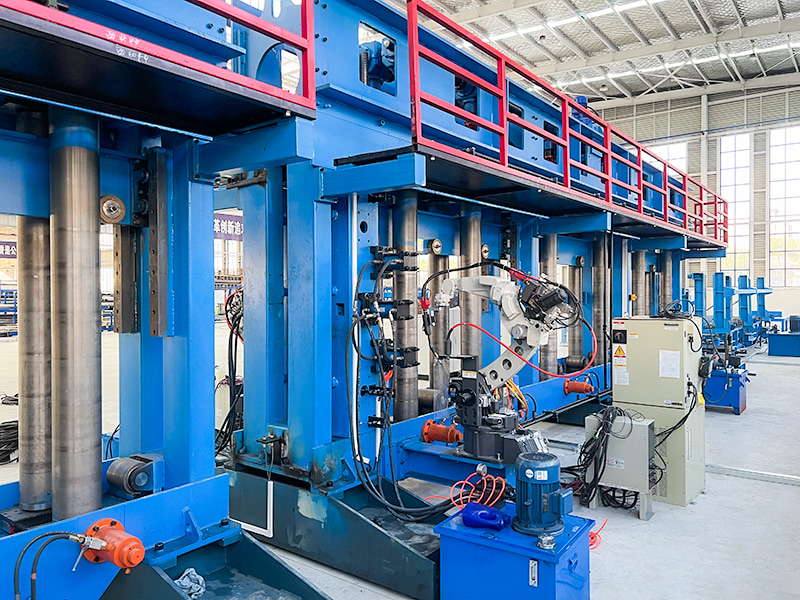

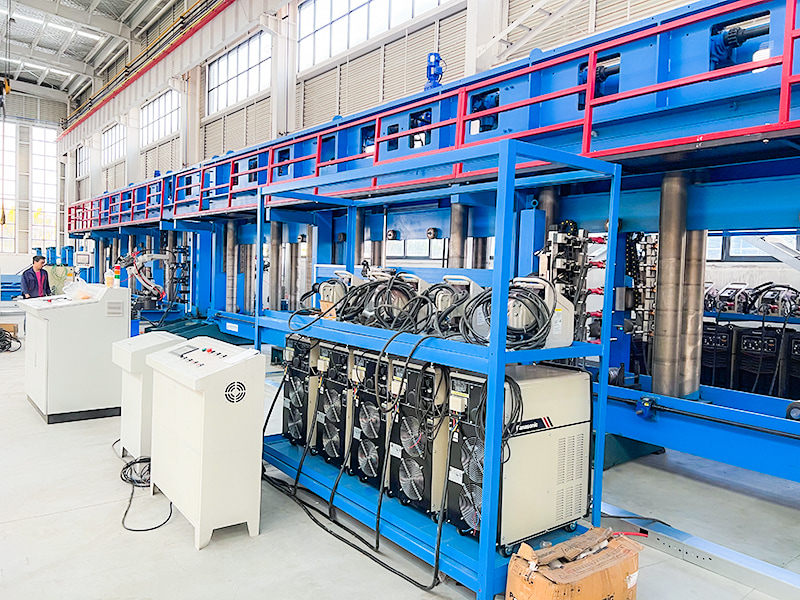

Composants du système d'équipement de base :

Dérouleur robuste : les roulements à expansion hydraulique peuvent transporter 20 à 30 tonnes de bobines d'acier (1,0 à 1,5 m de large), avec un contrôle de tension servo pour éviter la déformation.

Machine de nivellement haute pression à neuf rouleaux : élimine les contraintes internes dans les plaques de 12 mm d'épaisseur, obtenant une rectitude de ≤1 mm/㎡ (étalonnage laser).

Unité de poinçonnage de haute précision : Poinçonneuse hydraulique de 2 000 tonnes : Perce simultanément des trous de boulons et des trous de pénétration de pipeline, permettant le poinçonnage de plaques de 50 mm d'épaisseur.

Machine de formage de raidisseurs : 24 à 32 jeux de rouleaux en carbure (dureté HRC62), pressage étape par étape des nervures en forme de T/U (tolérance de profondeur ± 0,2 mm).

Machine à onduler à bande de cisaillement : La conversion de fréquence servo produit des ondulations horizontales avec une longueur d'onde réglable (150/200/300 mm) et un rapport de profondeur d'onde de 1:8 à 1:10.

Pliage à verrouillage de bordure : la cintreuse hydraulique synchrone à quatre cylindres forme des joints muraux (angle de pliage 90° ±0,5°).

Découpe plasma à longueur fixe : Découpe plasma sous-marine (épaisseur ≤ 12 mm), angle de coupe ≤ 3°, pas de déformation thermique.

Inspection de la qualité de la numérisation 3D : la numérisation laser compare les modèles BIM pour générer des cartes de contours d'écart à grande échelle (précision 0,1 mm).

Système de contrôle numérique double : cartographie en temps réel de l'état physique de l'équipement, prédisant l'usure des rouleaux et la compensant automatiquement.

Valeur de l'application industrielle :

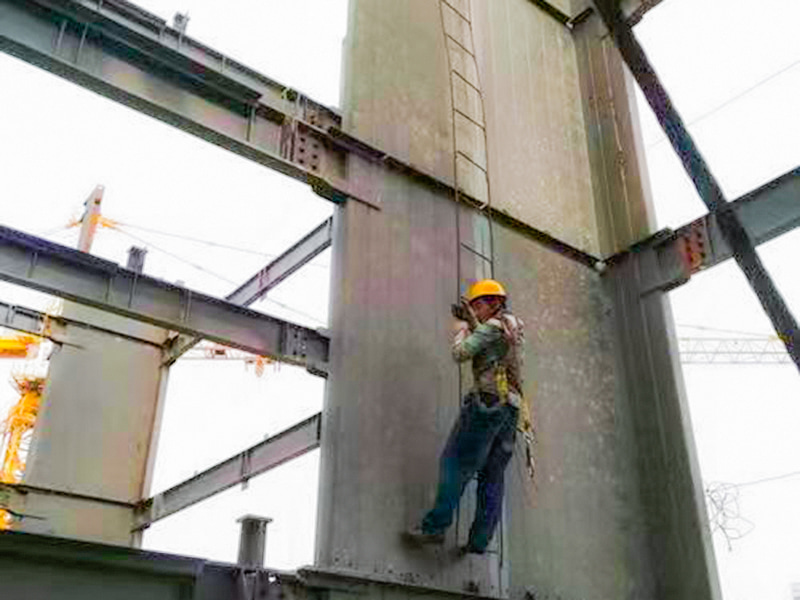

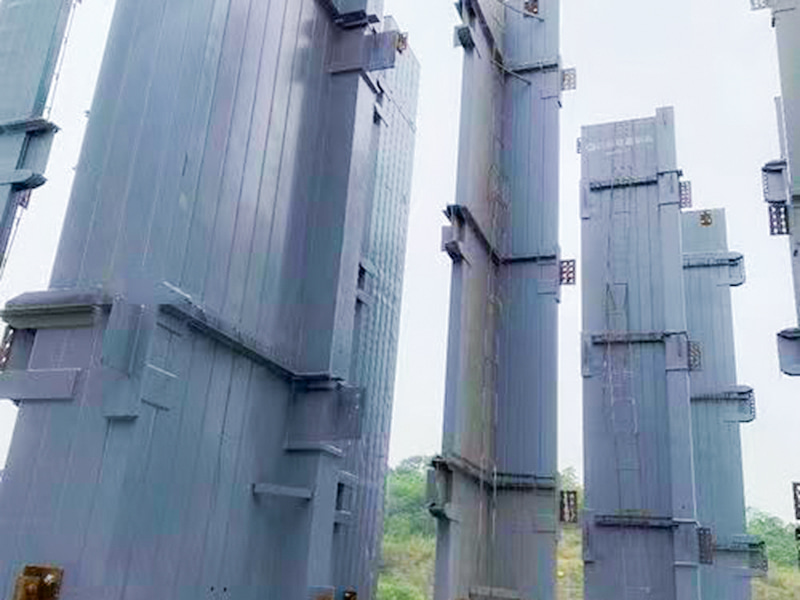

Immeubles de très grande hauteur : poids réduit de 60 %, augmentant de trois fois la vitesse de construction du noyau (cas d'application de la tour de Shanghai).

Résistance sismique industrielle : La rigidité latérale des centrales chimiques et nucléaires a augmenté de 200 %, répondant ainsi aux conditions sismiques SL-2.

Transformation verte : réduction des émissions de carbone de 1,2 tonne par mètre carré, ce qui permet d'obtenir des points de certification LEED.
