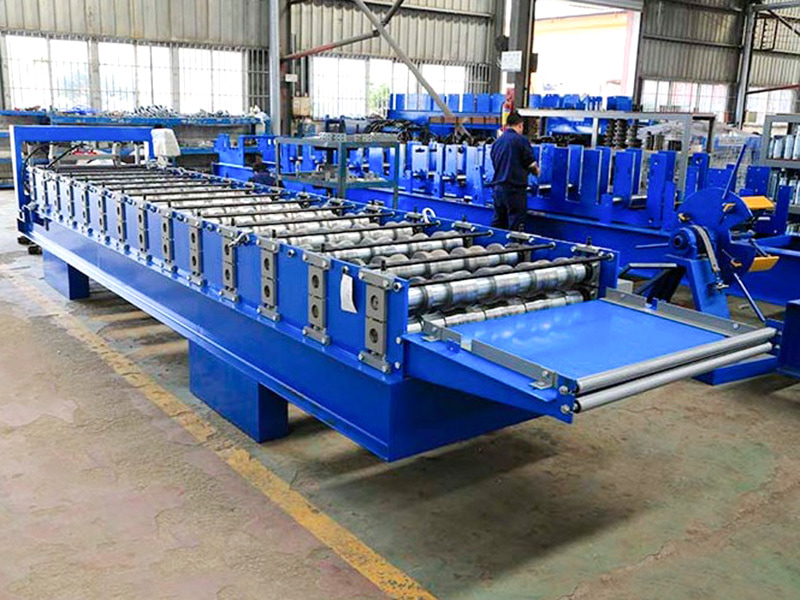

La profileuse 686 IBR est une machine de traitement de tôle spécialement conçue pour la production continue de panneaux de toit/mur 686 IBR. Il s'agit d'une ligne de production automatisée conçue pour rouler des bobines de métal via un processus de profilage à plusieurs passes à température ambiante, produisant des panneaux de toit/mur en tôle ondulée continus et à grande vitesse qui répondent à la norme 686 IBR.
Jiangyin Hailong Machinery Factory est Machines de formage de rouleaux de feuilles IBR à forte stabilité de type 686 Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machines de formage de rouleaux de feuilles IBR à forte stabilité de type 686 à vendre.
Les principales caractéristiques et utilisations de cet équipement comprennent :
Hautement spécialisé : les filières sont spécialement conçues pour produire la forme précise des ondulations 686 IBR.
Hautement efficace : il peut fonctionner en continu, généralement à des vitesses de 20 à 40 m/min ou plus, répondant aux besoins d'une production en grand volume.
Hautement adaptable : il peut traiter des tôles d'acier ou d'aluminium de différentes épaisseurs (généralement allant de 0,4 mm à 1,2 mm) et des revêtements (galvanisés, galvanisés et pré-peints PVDF/Polyester).

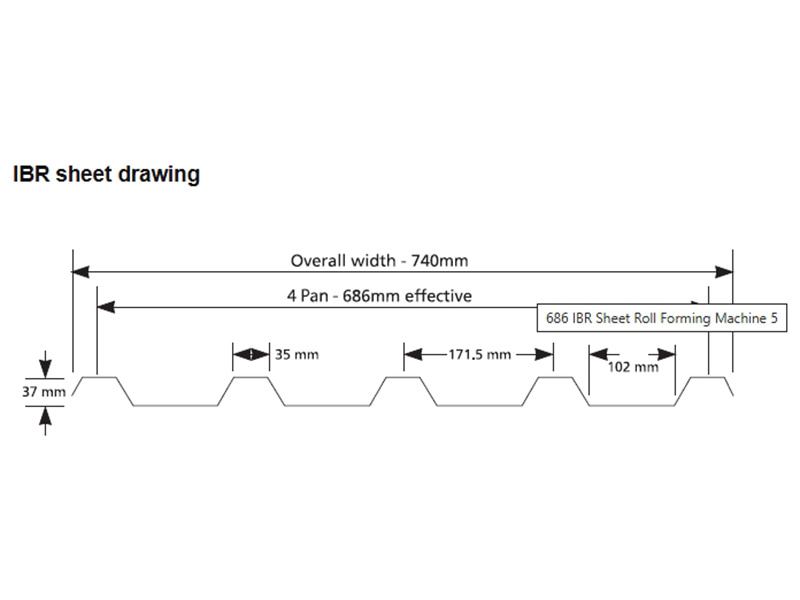

Formage précis : La forme, la hauteur et l’espacement des ondulations sont garantis conformes à la norme 686. Les normes IBR garantissent la résistance, les performances de recouvrement et l’apparence constante des matériaux en feuille.
Coupe à longueur : Équipé d'un dispositif de coupe, les matériaux en feuille formés peuvent être coupés avec précision à la longueur définie.

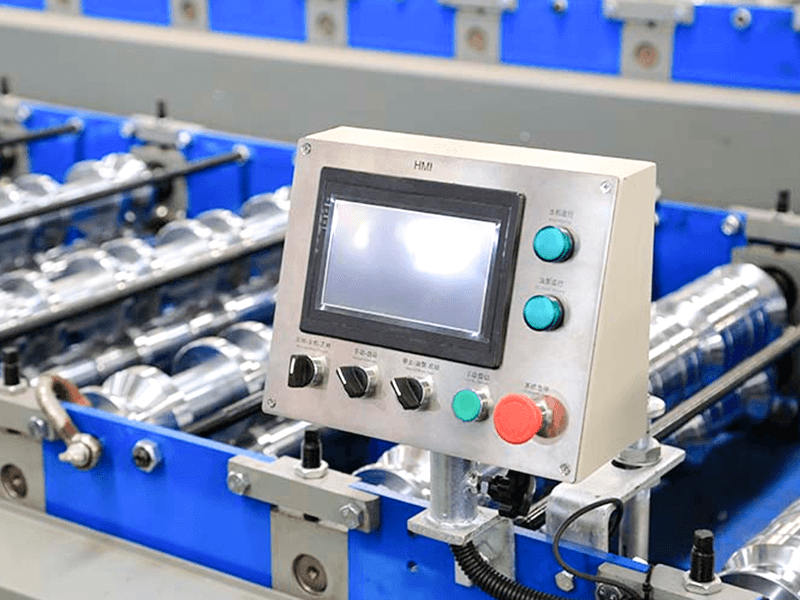

Contrôle automatisé : un système de contrôle PLC ou CNC est utilisé pour définir et surveiller des paramètres tels que la vitesse de production, la longueur et le nombre.
Applications principales : Destinés principalement à l'industrie de la construction et des matériaux de construction, en particulier aux fabricants de toitures et de systèmes muraux métalliques ou aux projets d'ingénierie à grande échelle, ces systèmes sont utilisés pour produire des revêtements de toiture et de murs pour de grands bâtiments tels que des installations industrielles, des entrepôts, des stades, des centres commerciaux et des structures agricoles.
Les composants de base comprennent généralement :
Chargeur/Dérouleur : Charge et déroule la bobine métallique.

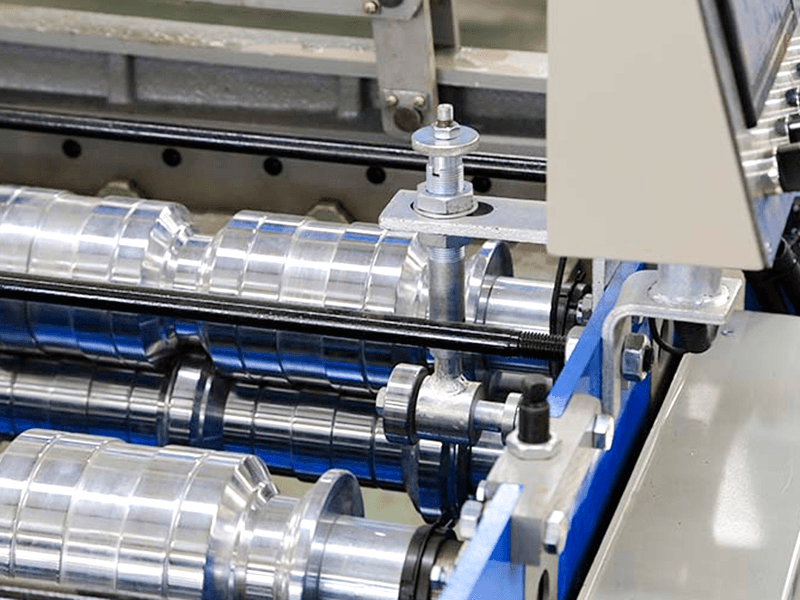

Dispositif de guidage/redressage : garantit que la bande entre directement dans la zone de formage.

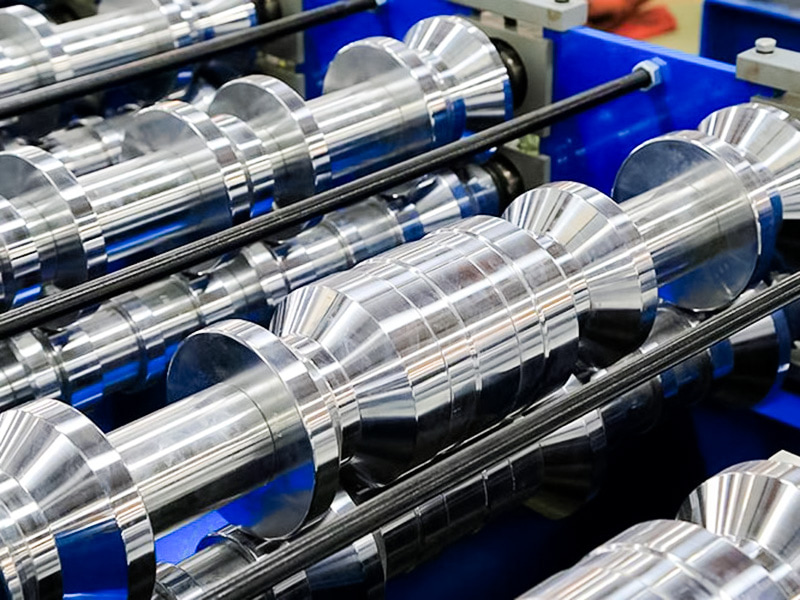

Cadre de formage multistandard : composant central, chaque cadre contient une ou plusieurs paires de rouleaux de formage supérieur et inférieur, qui sont responsables du pliage progressif du métal.

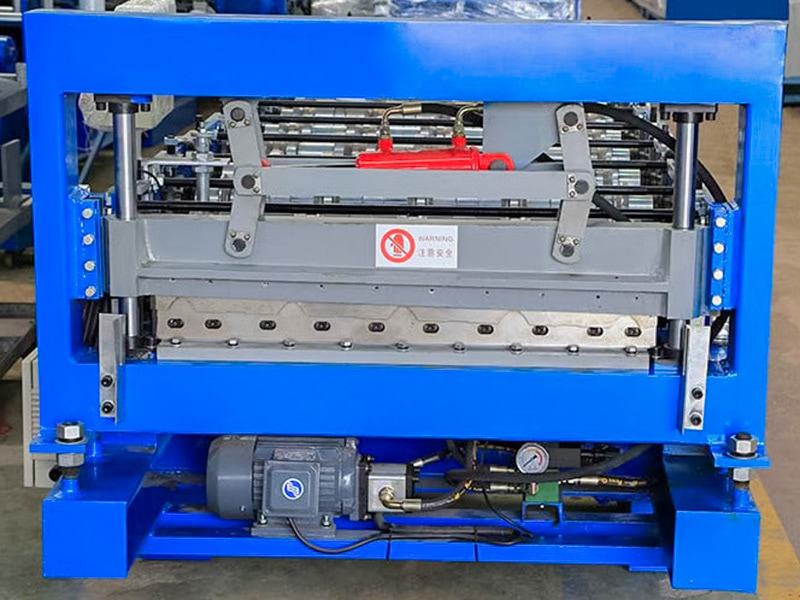

Dispositif de coupe : généralement une cisaille volante hydraulique ou une cisaille d'arrêt coupe avec précision les matériaux en feuille à la longueur définie à mesure qu'ils continuent de se déplacer.
Système de déchargement/empilage : collecte et empile les feuilles formées et coupées.

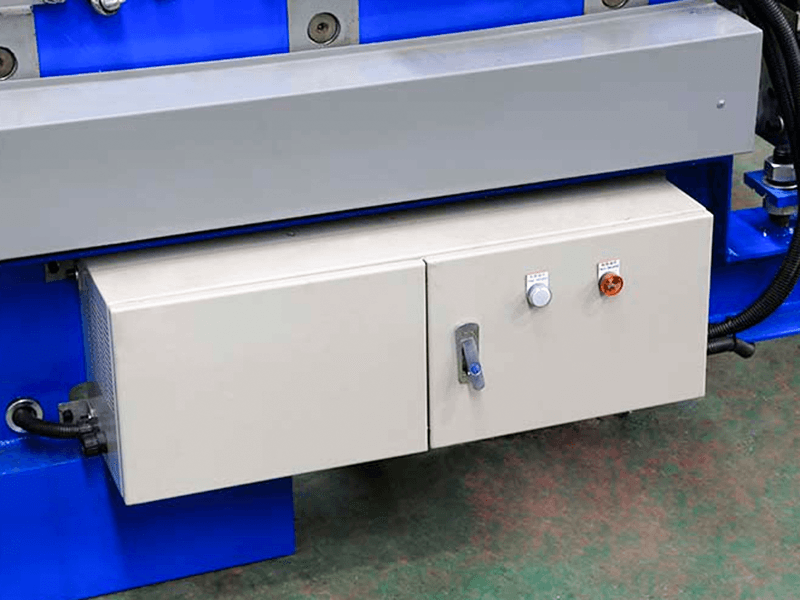

Système de contrôle (PLC) : contrôle la vitesse de fonctionnement, la longueur de coupe, le comptage, etc. de toute la chaîne de production.
| Paramètres techniques | ||
| Article | Paramètre | Remarque |
| Base de machines | Norme nationale n ° 36 en acier pour poutres en I | Structure globale de soudage |
| Matériau du rouleau | Acier 45# de haute qualité | Usinage fin, trempé |
| Arbre principal | Acier φ75, 45# | Usinage fin, trempé |
| Former des groupes | 20 | |
| Puissance du moteur principal | 5,5 kW | |
| Méthode de conduite | Entraînement par chaîne | |
| Mode de coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 4 kW |
| Lame coupée | Cr12MoV | Trempé, HRC58-62 |
| Dérouleur | Chargez 5 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 2,2 kW |
| Système de contrôle | Automate Siemens/Schneider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 18 mètres | |
| Poids de l'équipement | Environ 6 tonnes | |
| Épaisseur de la matière première | 0,3-0,8 mm | Bobine galvanisée Q235 |
| Vitesse de production | 10~12 m/min | |
