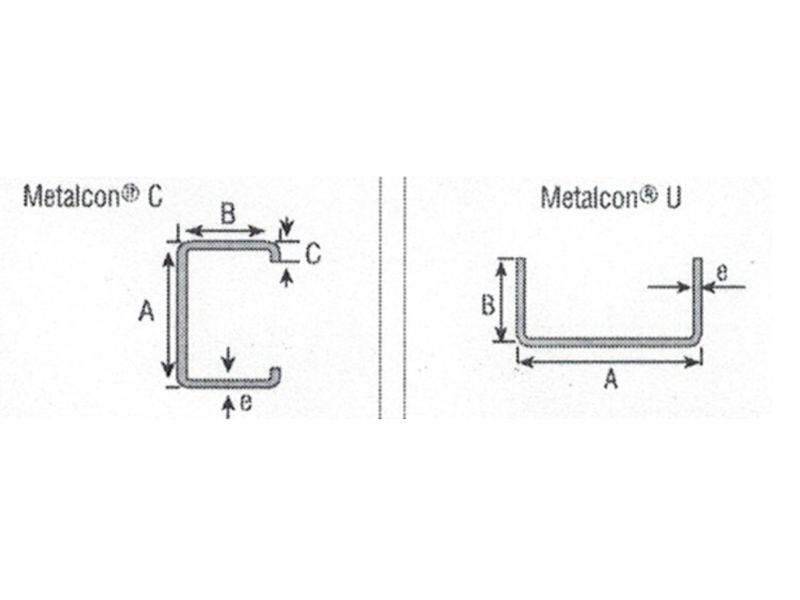

La profileuse de pannes de type C/U 80-300 est une machine automatisée spécialement conçue pour la production continue de pannes en forme de C et de U pour les structures de bâtiments. Il utilise la technologie de formage à froid pour plier de manière continue et précise les bobines de métal à température ambiante, produisant ainsi les pannes en acier en forme de C et de U nécessaires aux structures de bâtiment. Il s'agit d'un équipement essentiel pour la production efficace et économique de composants structurels clés dans les structures en acier modernes.
Jiangyin Hailong Machinery Factory est Machine de formage de rouleaux de pannes CU entièrement automatique de type 80-300 Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machine de formage de rouleaux de pannes CU entièrement automatique de type 80-300 à vendre.
Composants de base (ligne de production) :
Dérouleur : Supporte et déroule la bobine métallique.
Niveleur : élimine les contraintes internes, les bords ondulés et autres défauts générés pendant le processus de bobinage, garantissant ainsi une bande plate entrant dans la machine de formage de rouleaux.
Guide/Alimentateur : alimente avec précision la bande plate dans la machine de formage de rouleaux.

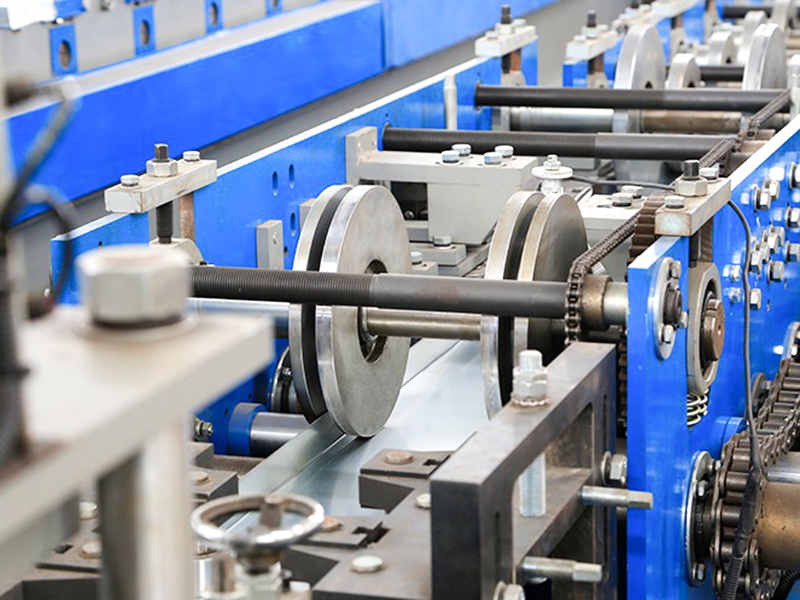

La profileuse : Le composant le plus critique. Il comprend plusieurs ensembles (généralement des dizaines) de rouleaux de profilage disposés en séquence. Chaque jeu de rouleaux applique une action de flexion spécifique à la bande, la déformant progressivement pour former une section transversale précise en forme de C ou de U.

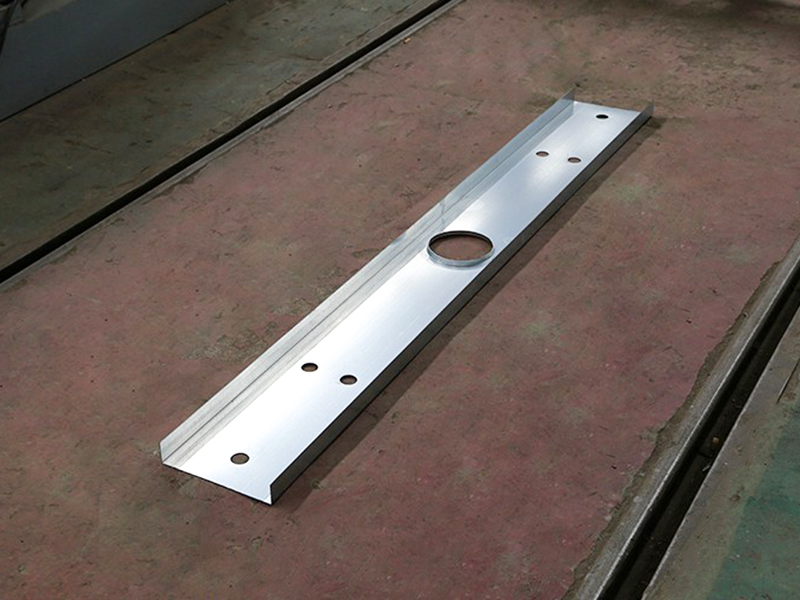

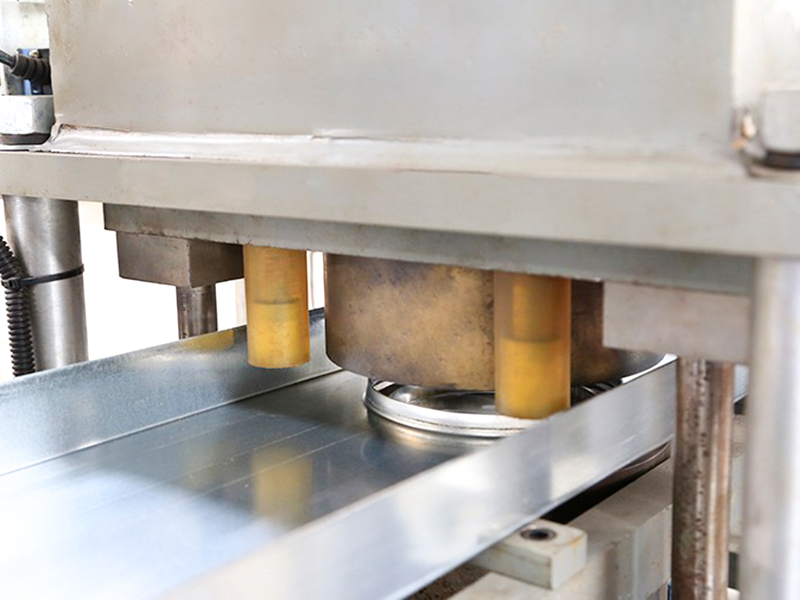

Dispositif de poinçonnage/chanfreinage (en option) : perce des trous de connexion ou coupe des coins dans les pannes pendant ou après le formage.

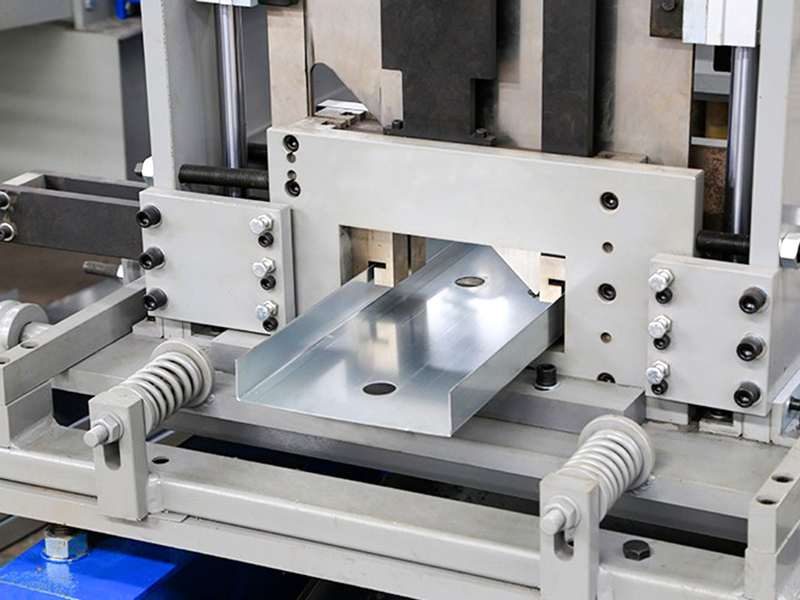

Dispositif de coupure : coupe avec précision les pannes en forme de C/U formées en continu à des longueurs prédéterminées. Les méthodes courantes incluent les scies volantes hydrauliques (coupe pendant que le matériau est en mouvement) ou le poinçonnage hydraulique/pneumatique.
Rack/collecteur de sortie : reçoit et empile soigneusement les pannes coupées finies.
Avantages principaux :
Haute efficacité : production continue, vitesse élevée et rendement élevé.
Haute précision : les rouleaux de formage garantissent une taille et une forme de produit très constantes.
Utilisation élevée des matériaux : utilise directement des bobines, éliminant pratiquement aucun rebut.
Faible consommation d'énergie : traitée à température ambiante, la consommation d'énergie est nettement inférieure à celle du laminage à chaud.
Haut niveau d'automatisation : L'ensemble de la chaîne de production peut être entièrement automatisée, réduisant ainsi les coûts de main-d'œuvre.
Flexibilité : en remplaçant différents jeux de rouleaux de formage, la même machine peut produire des pannes en forme de C ou de U de différentes tailles (une remise en service est nécessaire).
Rentable : les avantages en termes d'efficacité globale, d'utilisation des matériaux et de consommation d'énergie se traduisent par de faibles coûts de production unitaires.
Applications :
Principalement utilisé dans l'industrie de la construction de structures en acier :
Installations industrielles (entrepôts, ateliers)
Bâtiments commerciaux (supermarchés, showrooms)
Centres logistiques
Bâtiments agricoles (serres, fermes)
Maisons préfabriquées
| Paramètres techniques | ||
| Article | Paramètre | Remarque |
| Base de machines | Norme nationale n ° 40 en acier pour poutres en I | Structure globale de soudage |
| Matériau du rouleau | Cr12Mo1V1 | Durcissement sous vide |
| Arbre principal | φ90,40Cr | Trempe et revenu |
| Former des groupes | 20 | |
| Puissance du moteur principal | 25KW, Investissement | |
| Boîte de vitesses d'entraînement principal | K107 (boîte de vitesses hélicoïdale K107) | |
| Méthode de conduite | Entraînement à double chaîne de 1,2 pouces | |
| Mode de coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 11 kW |

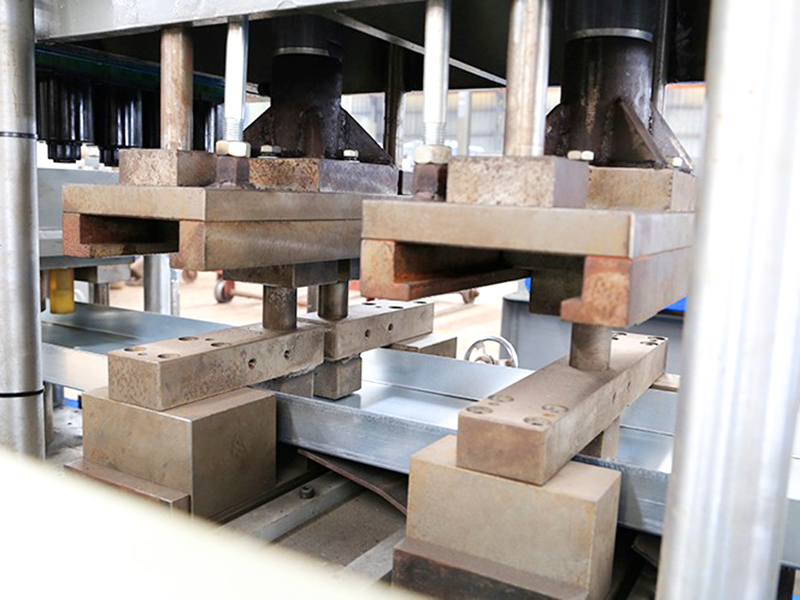

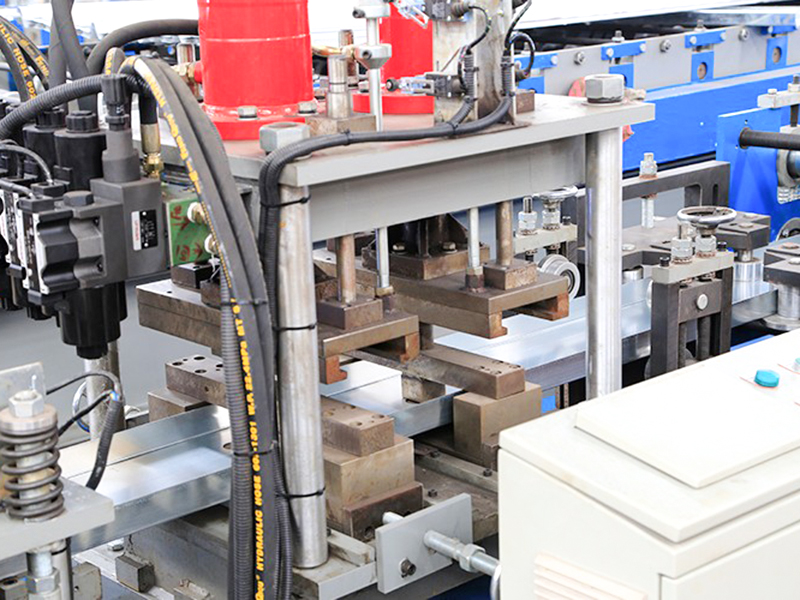

| Mode de poinçonnage | Poinçonnage hydraulique | |
| Dérouleur | Chargez 5 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 2,2 kW |
| Système de contrôle | Automate Siemens/Schneider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 25 mètres | |
| Poids de l'équipement | Environ 12 tonnes | |
| Épaisseur de la matière première | 3,0 mm | Bobine galvanisée Q235 |
| Largeur de la matière première | 175mm ~ 480mm | |
| Vitesse de production | 25~30 m/min | |
