Machines de formage de rouleaux de pannes : spécifications C, CU, CZ et guide de sélection

Ce qui distingue une machine de formage de rouleaux de pannes

Une panne doit supporter les charges du toit et des murs sans se tordre sous des contraintes répétées. Cette seule exigence change tout dans la machine qui la fabrique. Une ligne de formage de tôles générique peut plier le métal en forme de C ou de Z, mais elle ne respectera pas la tolérance spécifiée par un ingénieur en structure pour la longueur de la portée et la capacité de charge. Les profileuses de pannes sont construites avec un alignement plus serré des rouleaux, des stations de poinçonnage continues synchronisées avec la vitesse de la bande et un contrôle de tension qui maintient le profil droit sur de longues courses.

celui de Hailong Gamme complète de machines à pannes C, CU et CZ couvre cette catégorie avec trois lignes de produits distinctes plutôt qu'une seule machine adaptée de trois manières. Cette distinction est plus importante qu'il n'y paraît : chaque type de profil a une logique de pliage différente, des jeux de matrices différents et des points de défaillance différents si la machine n'est pas conçue pour cela.

C, CU et CZ : adapter la machine au profil

Les profilés en C sont la norme par défaut pour les charpentes de toit et de murs simples : canal ouvert, facile à boulonner, facile à empiler. Un ligne de formage de rouleaux de pannes C dédiée est construit autour d'une largeur et d'une profondeur de bride fixes ou ajustées par PLC, avec des stations de rouleaux réglées spécifiquement pour cette géométrie de lèvre.

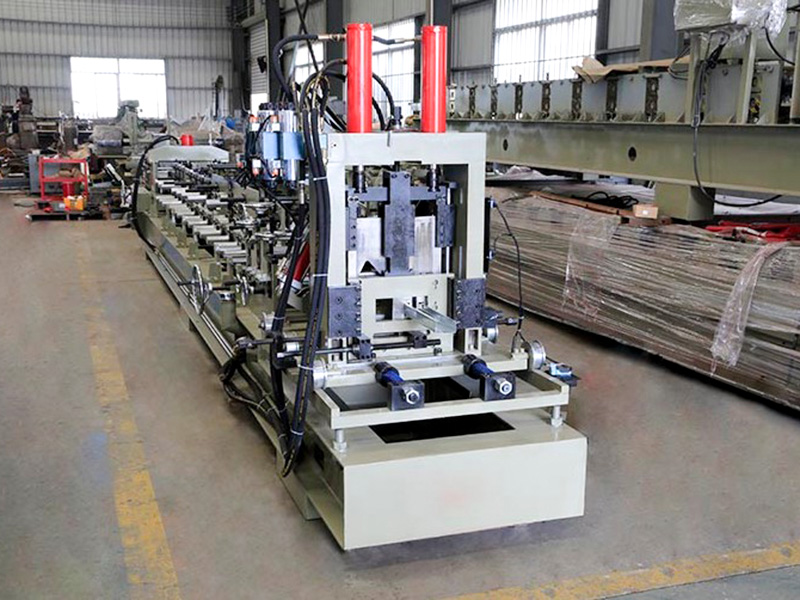

Les profils CU ajoutent une forme de canal à lèvres qui résiste mieux au déversement latéral sous les charges de flexion, ce qui est important pour les portées plus longues ou les charges de toit plus lourdes. Le Profileuses de pannes CU pour profilés de canaux à lèvres utilisez une séquence de rouleaux différente de celle des machines C standard pour former cette lèvre supplémentaire sans fissurer la bande au niveau du coude.

Les machines CZ résolvent un problème entièrement différent : la flexibilité de la production. Au lieu d'exécuter deux lignes distinctes pour les formes C et Z, un configuration de formage de rouleaux de pannes CZ interchangeables change la direction du profil en quelques minutes grâce à un ensemble de rouleaux rotatifs. Pour les fabricants qui jonglent avec des commandes mixtes, ce temps de commutation est souvent le facteur décisif quant à la vitesse de production brute.

Spécifications qui comptent réellement pour la production

La copie marketing a tendance à être diffusée à toute vitesse. En pratique, trois chiffres déterminent si une machine convient à votre travail : la plage d'épaisseur du matériau, la plage de largeur et la cohérence avec laquelle elle maintient la tolérance à cette épaisseur. La plupart des lignes de pannes traitent de l'acier de 1,5 mm à 3,0 mm, avec une largeur réglable entre 80 mm et 300 mm environ – mais l'écart entre les machines d'entrée de gamme et les machines lourdes apparaît dans la façon dont les rouleaux sont usinés. Le Cr12 ou un matériau de rouleau durci similaire conserve la tolérance plus longtemps lors de courses à grand volume ; l'acier à rouleaux plus souple s'use plus rapidement et commence à produire des largeurs de bride incohérentes après quelques milliers de mètres.

La vitesse de formage compte également, mais uniquement par rapport à votre processus en aval. Une ligne évaluée à 25 m/min est gaspillée si votre station de poinçonnage ou de découpe ne peut pas suivre le rythme : la ligne entière fonctionne à la vitesse de sa station la plus lente, et non de sa station la plus rapide. C'est la même logique que celle décrite dans l'ouvrage de Hailong. Guide de sélection C/Z couvrant les spécifications et les tailles , qui explique comment faire correspondre les fiches techniques au volume réel des commandes au lieu d'acheter uniquement sur la vitesse supérieure.

Niveau d'automatisation et ce qu'il vous permet d'économiser

L'écart entre les machines à pannes semi-automatiques et entièrement automatiques n'est pas vraiment une question de vitesse, mais plutôt une question de main d'œuvre et de temps de changement. Une machine contrôlée par PLC avec changement de taille automatique peut passer d'une spécification de largeur à une autre en moins d'une minute, l'opérateur saisissant un numéro au lieu de réinitialiser manuellement les rouleaux. Dans un atelier de production à commandes mixtes, cette différence s'ajoute aux heures économisées par semaine et non par an.

Le poinçonnage et la découpe intégrés sont l’autre couche d’automatisation qui mérite d’être vérifiée. Lorsque la position du poinçon et la longueur de coupe sont contrôlées par le même automate qui entraîne les rouleaux, vous éliminez une étape de transfert manuel et la dérive de mesure qui l'accompagne. Cependant, rien de tout cela ne remplace l'entretien de routine : l'usure des rouleaux, la pression hydraulique et l'alignement nécessitent toujours des contrôles réguliers, qui sont couverts dans le routine d'entretien d'une ligne de pannes CZ . Il convient également de rappeler que la ligne principale ne fonctionne aussi bien que ce qui l'alimente : un déroulement incohérent ou un mauvais nivellement de la bande en amont se traduisent par des défauts en aval, quelle que soit la qualité des rouleaux de formage, c'est pourquoi équipement de déroulement et de mise à niveau qui alimente la ligne mérite la même attention que le rouleur lui-même.

Choisir en fonction de votre candidature

Les fabricants de bâtiments à ossature d'acier exécutant des systèmes de toit et de murs standard s'en sortent généralement bien avec une configuration interchangeable de la ligne C ou de la CZ – la combinaison de commandes décide laquelle. Les projets avec des portées plus longues ou des charges de neige et de vent plus lourdes se tournent vers les profils CU pour une rigidité de lèvre supplémentaire. Les fabricants desservant plusieurs marchés (structures de montage solaire, charpentes d'entrepôts, logements de conteneurs) ont tendance à tirer plus de valeur de la flexibilité d'une machine CZ que d'une ligne à profil unique plus rapide, car la variété des commandes coûte plus cher en temps d'arrêt que la vitesse brute n'économise en production.

La décision se résume en fin de compte à faire correspondre la capacité de la machine à votre modèle de commande réel, et non au chiffre le plus élevé figurant sur une fiche technique.
