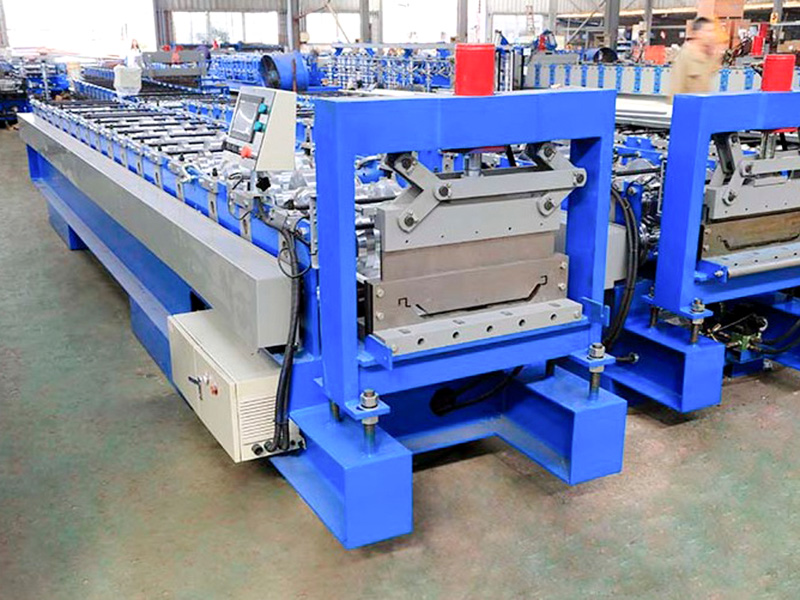

La machine de toiture à joints debout en métal de type 490 est un système de formage à froid haut de gamme conçu spécifiquement pour la production de panneaux de toiture à joints debout à nervures élevées. Utilisant un processus de profilage progressif, l'équipement transforme des bobines d'acier à haute résistance revêtues d'Al-Zn ou de couleur en panneaux de toiture avec une section transversale unique comportant des nervures debout extra hautes et étroites (hauteurs de nervures allant de 25 mm à 65 mm).
Jiangyin Hailong Machinery Factory est Machine de toiture à joints debout en métal de type 490 Fournisseur en Chine. Avec plus de 1200 relations clients, nous servons de nombreuses industries avec des équipements de profilage sur mesure, fournissant Machine de toiture à joints debout en métal de type 490 à vendre.
Composants d'équipement
1). Dérouleur hydraulique : prend en charge les bobines d'acier à haute résistance ; Il est doté d'une expansion/contraction hydraulique à couple élevé et d'un système de freinage amortisseur.
2). Unité de nivellement et d'alimentation robuste à plusieurs rouleaux : élimine efficacement les contraintes internes dans l'acier à haute résistance (G550) et garantit que la tôle plate entre dans l'unité de formage principale avec une haute précision.
3). Système de pré-poinçonnage servo (en option) : perce des trous d'installation (pour connecter des supports fixes en forme de T) à des intervalles prédéfinis pendant que le matériau est encore plat.

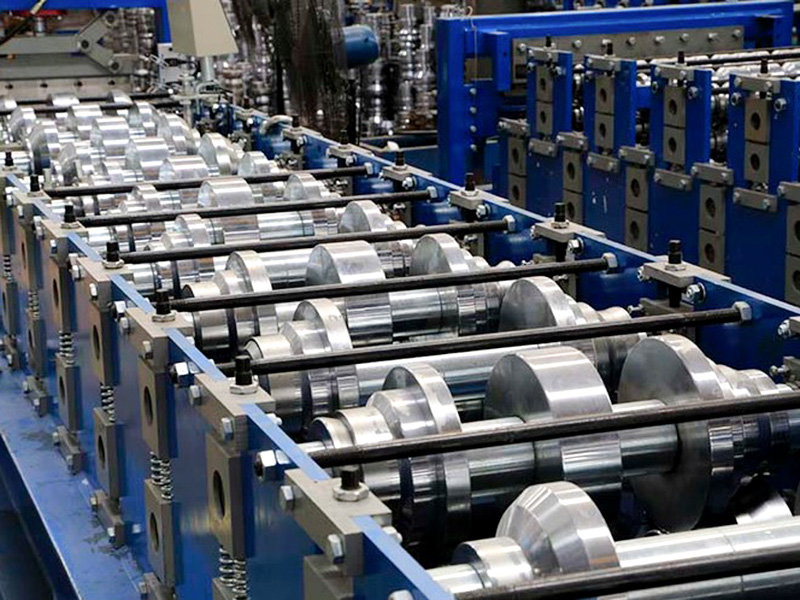

4). Unité de profilage principale (composant principal) : comprend une structure de cadre intégrale robuste et épaissie et 18 à 22 stations de formage progressives. Les arbres principaux sont fabriqués en acier allié de grand diamètre à haute résistance soumis à un traitement thermique de précision (trempe et revenu) pour résister aux immenses forces latérales générées lors du formage de nervures extra-hautes.

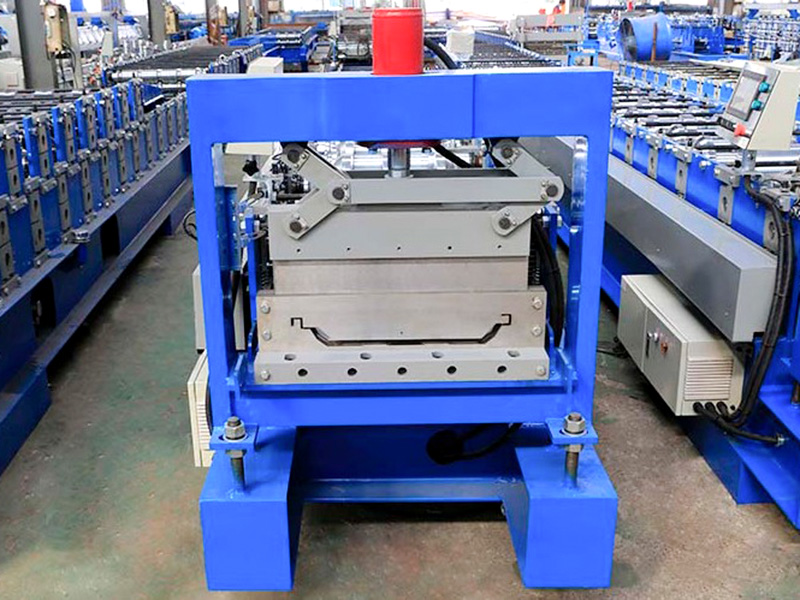

5). Système de coupe à longueur : une cisaille hydraulique standard garantit que le profil à nervures élevées aux extrémités du panneau reste exempt d'écrasement ou de déformation.

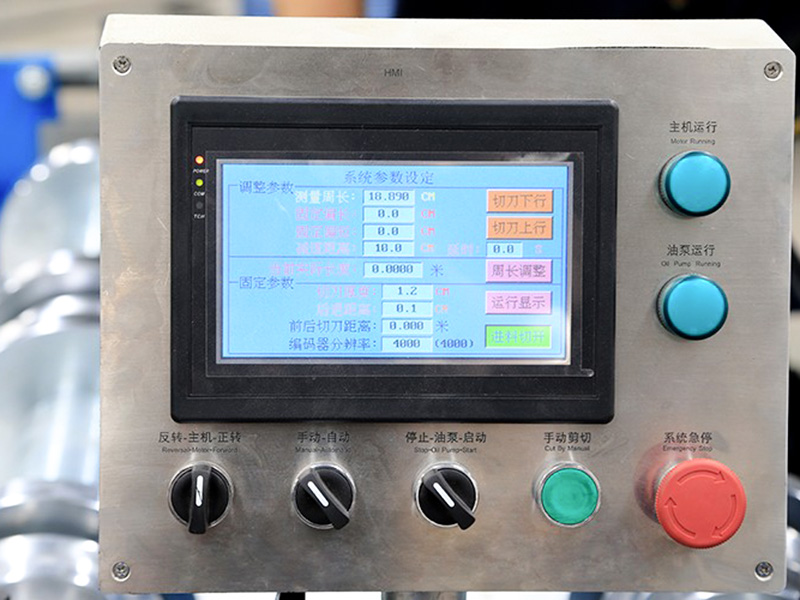

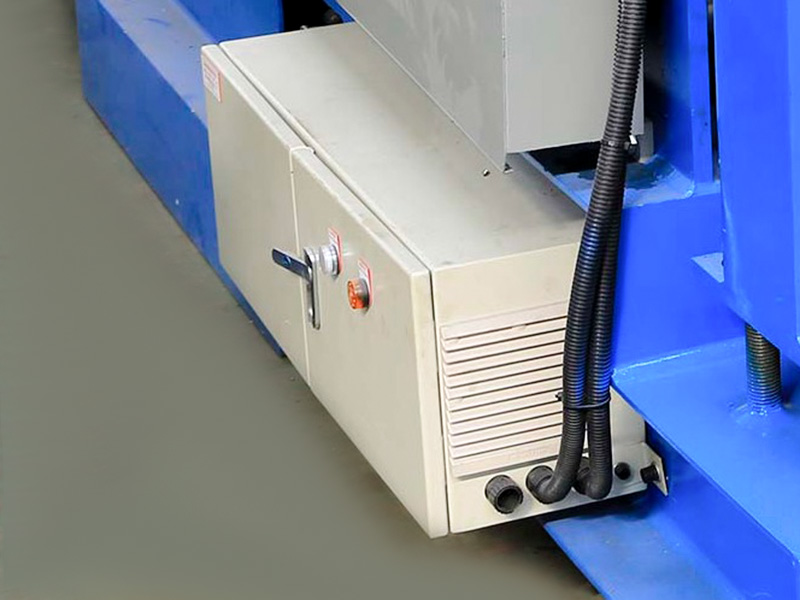

6). Système de contrôle PLC entièrement automatique : équipé d'une IHM (interface homme-machine) pour obtenir un contrôle précis en boucle fermée de la vitesse de formage, des intervalles de poinçonnage et de la longueur de coupe.
Flux de processus standard :
Déroulage → Nivellement et alimentation → (Pré-poinçonnage) → Formage de rouleaux à 18-22 stations → Coupe à longueur (scie volante ou cisaille hydraulique) → Décharge du produit fini
Domaines d'application
Les profilés de panneaux produits par ces équipements ciblent le marché de l'architecture haut de gamme :
Bâtiments publics à grande échelle : terminaux d'aéroport, gares ferroviaires à grande vitesse, grands sites sportifs et centres d'exposition.
Bâtiments industriels emblématiques : grands centres de logistique et d’entreposage, usines de fabrication haut de gamme.
Résidentiel et commercial haut de gamme : complexes de villas de luxe et toiture de complexes commerciaux.
Paramètres techniques
| Article | Paramètre | Remarque |
| Base de machines | Acier de poutre en I de la norme nationale n ° 45 | Structure globale de soudage |
| Matériau du rouleau | Acier 45# de haute qualité | Usinage fin, trempé, recouvert de chrome dur |
| Arbre principal | Acier φ75, 45# | Usinage fin, trempé |
| Former des groupes | 18 | |
| Puissance du moteur principal | 7,5 kW | |
| Méthode de conduite | Entraînement par chaîne | |
| Mode coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 4,0 kW |
| Lame coupée | Cr12MoV | Trempé, HRC58-62 |
| Dérouleur | Chargez 5 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 2,2 kW |
| Système de contrôle | Automate Simens/Scheider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 18 mètres | |
| Poids de l'équipement | Environ 6 tonnes | |
| Épaisseur de la matière première | 0,4-0,8 mm | Bobine galvanisée Q235 |
| Vitesse de production | 12~15 m/min |
