Les composants de base comprennent généralement :
Chargeur/Dérouleur : Charge et déroule les bobines de métal.
Dispositif de guidage/redressage : garantit que la bande entre directement dans la zone de formage.

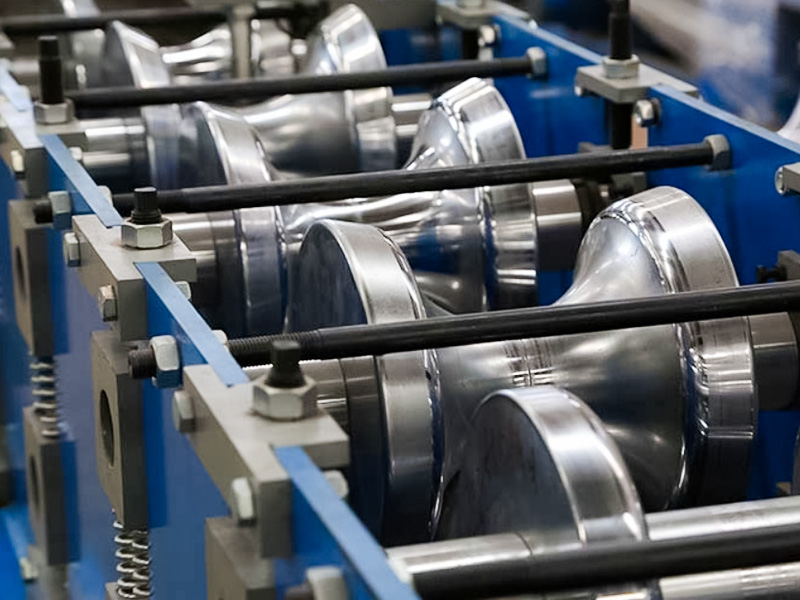

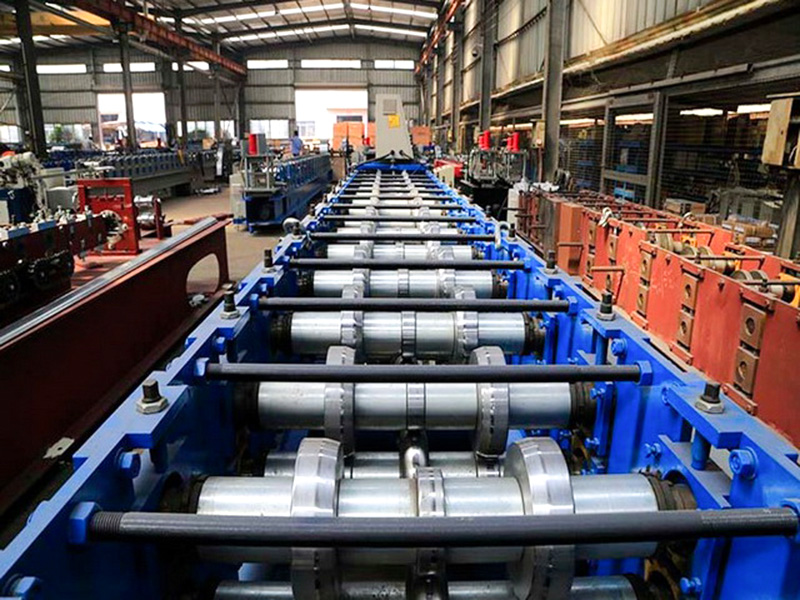

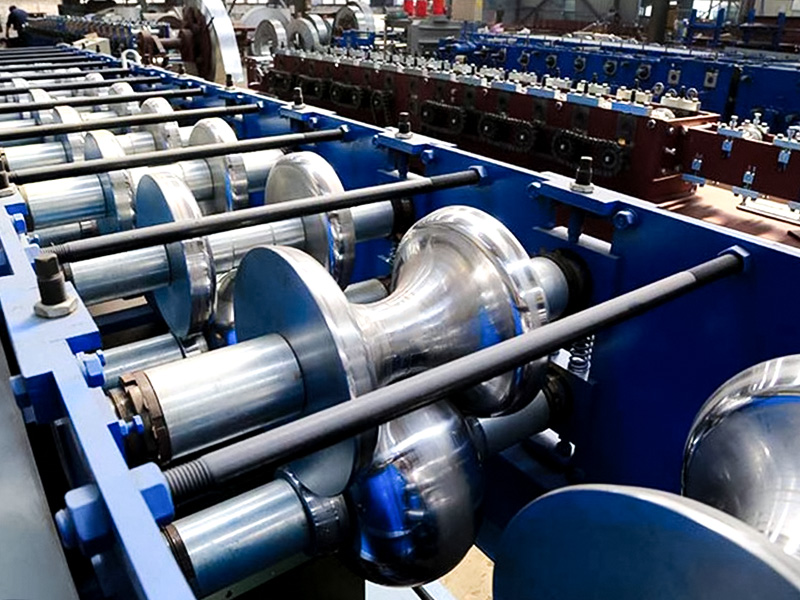

Cadre de formage multistandard : Le composant central, chaque cadre contenant une ou plusieurs paires de rouleaux de formage supérieur et inférieur, est responsable du pliage progressif du métal.

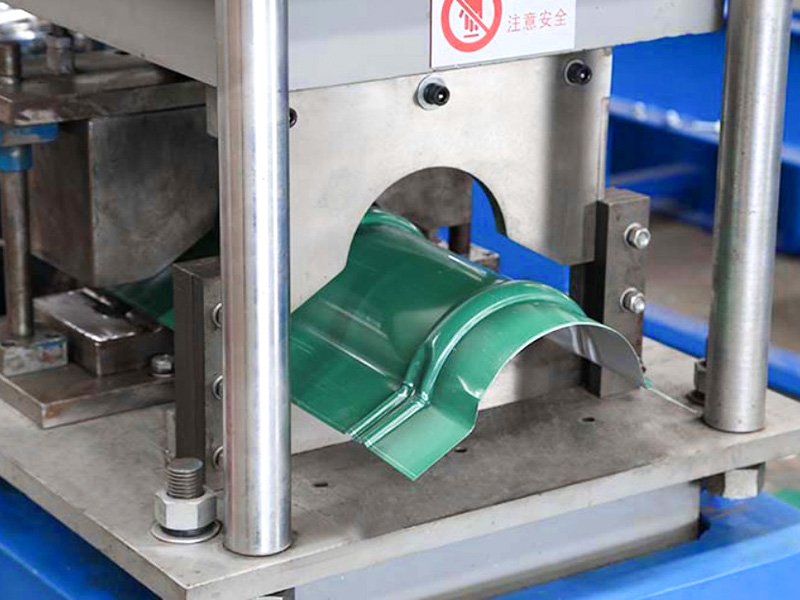

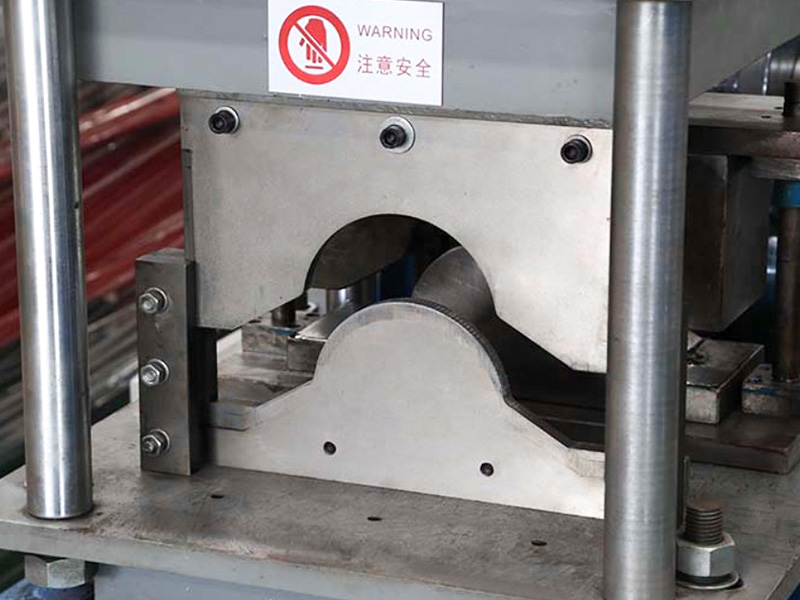

Dispositif de coupe : En règle générale, une cisaille volante hydraulique ou une cisaille à butée coupe avec précision la feuille à la longueur souhaitée tout en continuant à se déplacer.
Système de déchargement/empilage : collecte et empile les feuilles formées et coupées.

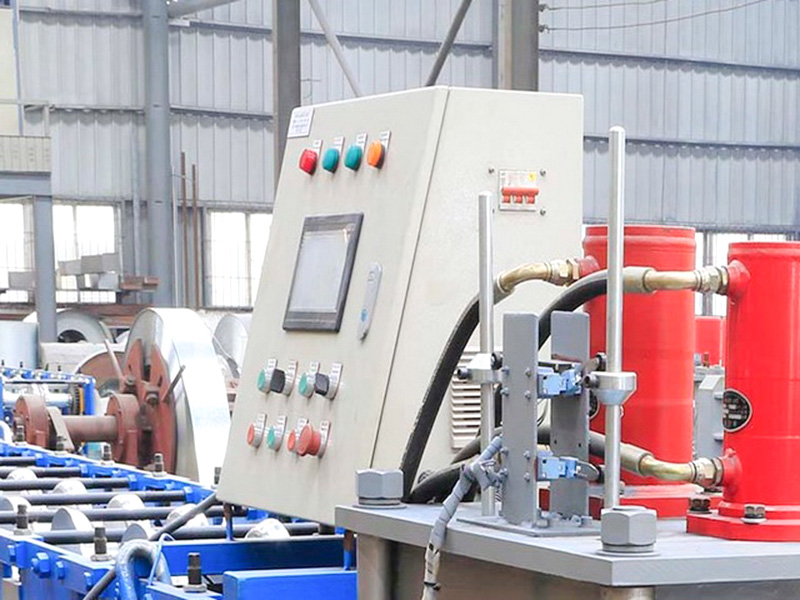

Système de contrôle (PLC) : contrôle la vitesse de fonctionnement, la longueur de coupe et le comptage de l'ensemble de la ligne de production.
| Paramètres techniques | ||
| Article | Paramètre | Remarque |
| Base de machines | Norme nationale n ° 45 en acier pour poutres en I | Structure globale de soudage |
| Matériau du rouleau | Acier 45# de haute qualité | Usinage fin, trempé, recouvert de chrome dur |
| Arbre principal | Acier φ75, 45# | Usinage fin, trempé |
| Former des groupes | 14 | |
| Puissance du moteur principal | 5,5 kW | |
| Méthode de conduite | Entraînement par chaîne | |
| Mode de coupure | Coupure hydraulique | La puissance du moteur de la station hydraulique est de 4,0 kW |
| Lame coupée | Cr12MoV | Trempé, HRC58-62 |
| Dérouleur | Chargez 5 tonnes, avec plate-forme de chargement | La puissance du moteur de la station hydraulique est de 2,2 kW |
| Système de contrôle | Automate Siemens/Schneider | |
| Système hydraulique | Marque BeiJin Huade | |
| Longueur totale de la ligne de production | Environ 18 mètres | |
| Poids de l'équipement | Environ 6 tonnes | |
| Épaisseur de la matière première | 0,4-0,6 mm | Bobine galvanisée Q235 |
| Vitesse de production | 12~15 m/min | |
